Вибротехника в строительстве: виды оборудования, принцип работы и советы по выбору

Качество строительных работ во многом определяется правильным уплотнением основания и равномерным распределением укладываемых материалов. Недостаточно уплотнённый грунт под фундаментом даёт усадку, бетонная стяжка с воздушными кавернами теряет прочность, асфальтовое покрытие без должного уплотнения разрушается при первых морозах. Именно для решения этих задач применяется специализированная вибротехника — оборудование, преобразующее механическую вибрацию в полезное воздействие на обрабатываемый материал. Среди отечественных производителей в этом сегменте выделяется бренд NORSU, специализирующийся на выпуске виброплит, вибротрамбовок и виброреек для профессионального применения.

Принцип работы вибрационного оборудования основан на передаче высокочастотных колебаний рабочему органу, который контактирует с обрабатываемой поверхностью или материалом. Вибрация разрушает структурные связи между частицами грунта или бетонной смеси, позволяя им перегруппироваться в более плотное и однородное состояние. После прекращения воздействия материал «схватывается» в новой конфигурации с минимальным количеством пустот — именно это и обеспечивает необходимую несущую способность и долговечность конструкции.

Виброплиты: универсальный инструмент для уплотнения оснований

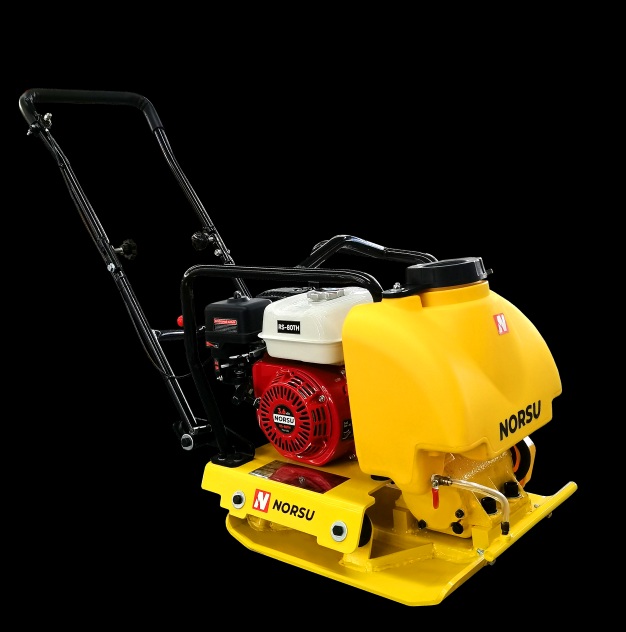

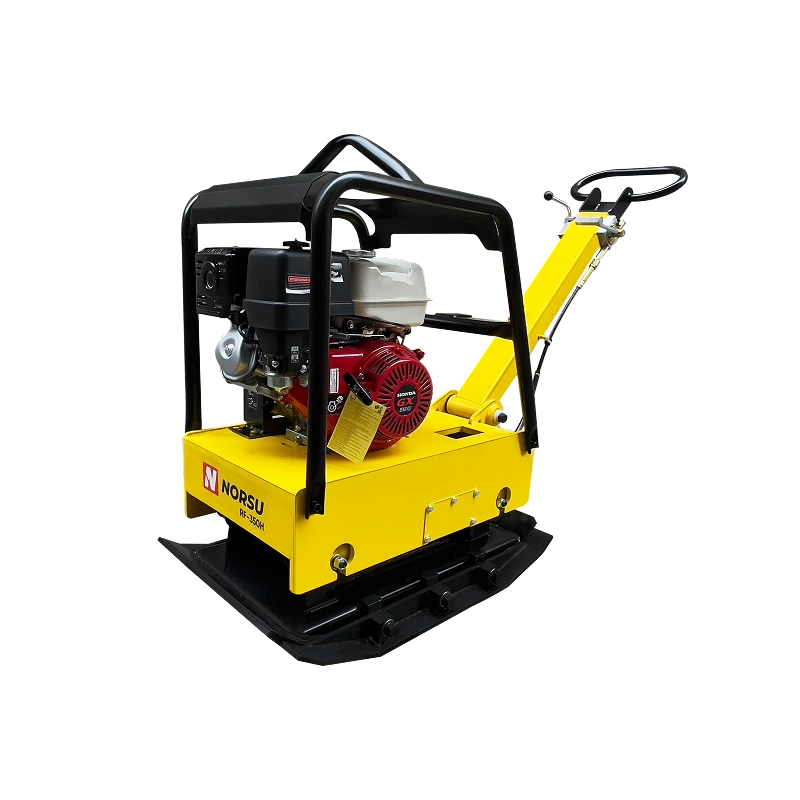

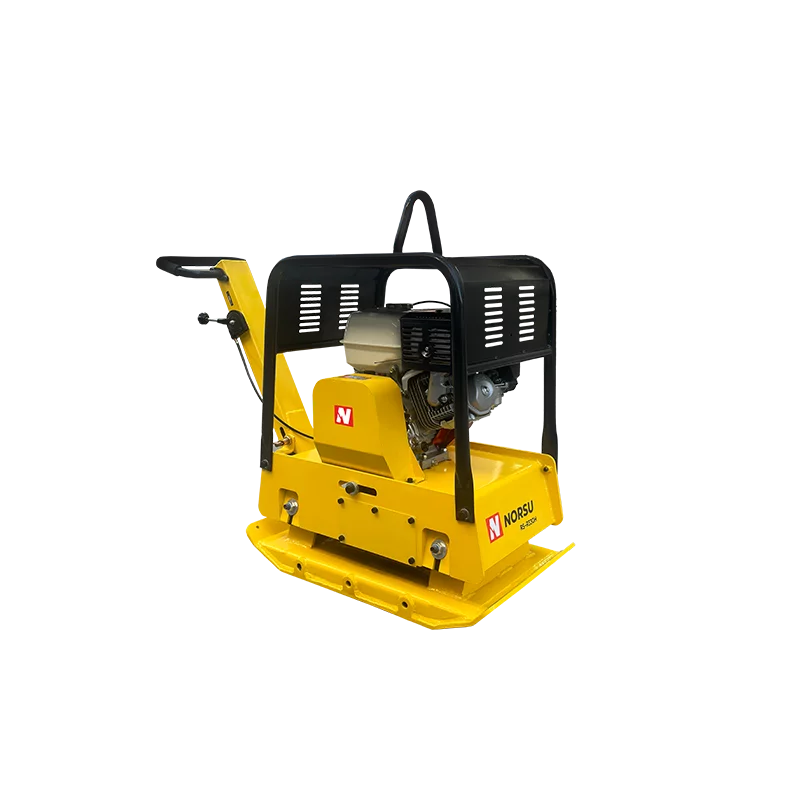

Виброплита — наиболее универсальный тип оборудования в этой категории. Конструктивно она представляет собой самоходную или буксируемую машину с плоской рабочей плитой, на которую через эксцентриковый вал передаются колебания от двигателя. Оператор управляет движением агрегата с помощью рукоятки, задавая направление и скорость перемещения по обрабатываемой поверхности.

Область применения виброплит чрезвычайно широка. В дорожном строительстве их используют для уплотнения щебёночных и песчаных подстилающих слоёв перед укладкой асфальта. В частном строительстве — для подготовки основания под фундаментные плиты, отмостки и садовые дорожки. В ландшафтных работах — для уплотнения гравия и подготовки основания под тротуарную плитку или брусчатку.

По типу привода виброплиты делятся на бензиновые, дизельные и электрические. Бензиновые модели наиболее распространены на небольших объектах: они автономны, не требуют подключения к сети и достаточно манёвренны. Дизельные агрегаты обеспечивают большую тяговую силу и экономичнее в работе на продолжительных сменах — их выбирают для крупных строительных объектов. Электрические виброплиты используются в закрытых помещениях, где применение двигателей внутреннего сгорания невозможно из соображений безопасности.

Ключевой параметр выбора — центробежная сила, которая определяет глубину уплотнения. Лёгкие модели с центробежной силой до 15 кН уплотняют материал на глубину до 20–25 сантиметров и подходят для тонких слоёв песка и гравия. Тяжёлые агрегаты с показателем от 30 кН способны уплотнять слои толщиной до 50–60 сантиметров — они используются при устройстве дорожного полотна и подготовке оснований под промышленные полы.

Вибротрамбовки: точное воздействие в труднодоступных местах

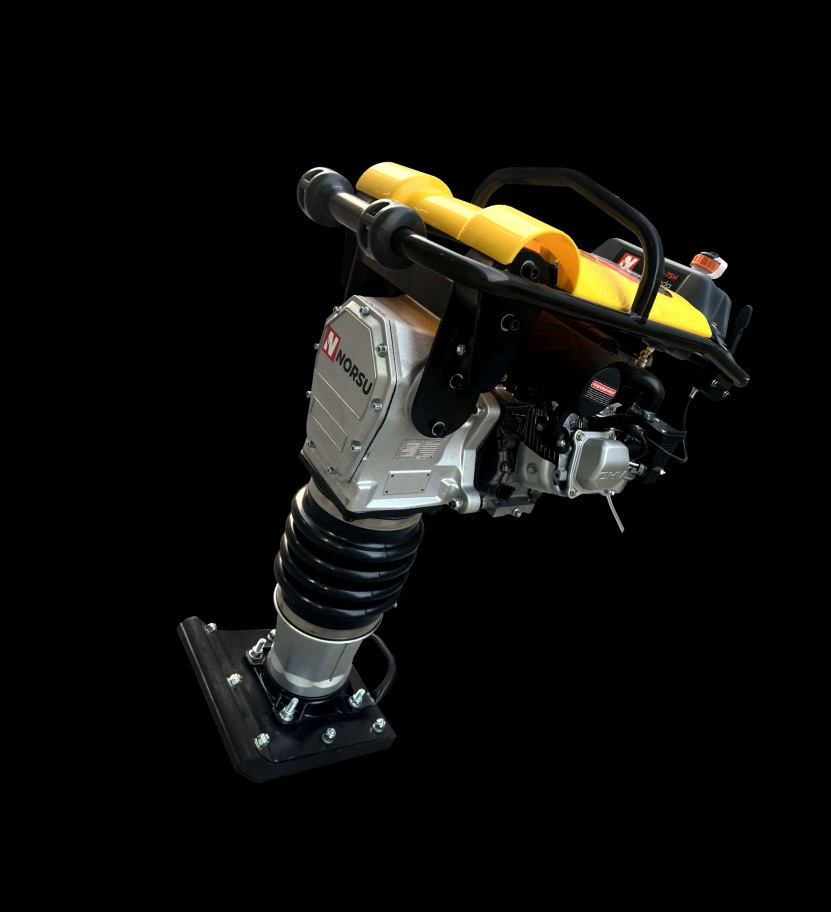

Если виброплита работает с горизонтальными поверхностями большой площади, то вибротрамбовка предназначена для уплотнения в стеснённых условиях: в траншеях, вблизи фундаментов, в углах и по периметру конструкций, куда не добраться с плитой. Рабочий орган трамбовки — небольшая башмак-подошва, которая наносит серию ударов по обрабатываемой поверхности с высокой частотой.

Механизм работы отличается от виброплиты: здесь используется возвратно-поступательное движение, имитирующее удары молота. За счёт этого трамбовка обеспечивает более глубокое воздействие на единицу площади — некоторые модели уплотняют грунт на глубину до 60–80 сантиметров. Это делает их незаменимыми при засыпке траншей после прокладки коммуникаций, уплотнении грунта вокруг свайных опор и при работе с глинистыми и суглинистыми почвами, которые плохо поддаются виброплите.

По конструкции вибротрамбовки бывают бензиновыми и электрическими. Бензиновые модели обеспечивают полную автономность и высокую производительность, электрические — тихую работу и отсутствие выхлопных газов. Отдельную категорию составляют пневматические трамбовки, работающие от компрессора: они применяются в горнодобывающей и тоннельной промышленности, где электрический инструмент представляет опасность.

Виброрейки: выравнивание бетонных поверхностей

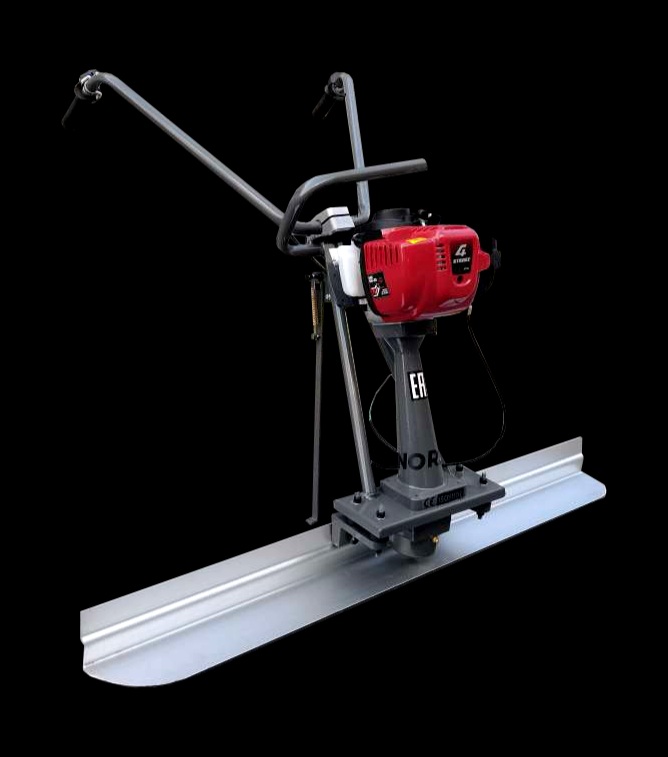

Виброрейка решает принципиально иную задачу по сравнению с первыми двумя типами оборудования. Её цель — не уплотнение основания, а выравнивание и уплотнение свежеуложенной бетонной смеси. Рабочий орган представляет собой длинную раму или профиль, которая скользит по направляющим и одновременно вибрирует, разгоняя воздушные пузыри и равномерно распределяя бетон по поверхности.

Применение виброреек охватывает широкий спектр работ: устройство промышленных полов, заливка стяжек в жилых и коммерческих помещениях, бетонирование дорожных покрытий и аэродромных плит. Длина рабочей рамы подбирается под ширину обрабатываемой полосы — стандартные модели выпускаются с рабочей длиной от 1 до 6 метров, а составные конструкции позволяют перекрывать ещё большие пролёты.

Вибраторы для глубинного уплотнения бетона — близкородственный тип оборудования. Гибкий вал с вибробулавой погружается непосредственно в бетонную смесь и уплотняет её изнутри, что особенно важно при работе с густоармированными конструкциями, где поверхностное воздействие недостаточно. Глубинные вибраторы применяются при бетонировании колонн, ростверков, монолитных стен и перекрытий.

Сравнительные характеристики основных типов оборудования

Выбор между различными видами вибрационной техники определяется характером задач, условиями объекта и свойствами обрабатываемого материала. Систематизируем ключевые отличия:

• Виброплита — горизонтальные поверхности большой площади, сыпучие материалы (песок, щебень, гравий), асфальт, тротуарная плитка; глубина уплотнения до 60 см в зависимости от мощности.
• Вибротрамбовка — стеснённые пространства, траншеи, откосы, глинистые и суглинистые грунты; высокая ударная нагрузка обеспечивает глубокое уплотнение до 80 см.
• Виброрейка — выравнивание свежего бетона на горизонтальных поверхностях; обеспечивает ровную плоскость и удаляет воздушные включения из верхнего слоя.
• Глубинный вибратор — уплотнение бетонной смеси в опалубке, густоармированные конструкции, объёмные монолитные элементы.
• Вибратор для блоков — формование вибропрессованных бетонных и керамзитобетонных изделий на производстве.

Технические параметры: на что обращать внимание при выборе

Производительность вибрационного оборудования определяется совокупностью нескольких взаимосвязанных характеристик. Частота колебаний (измеряется в герцах или оборотах в минуту) влияет на характер воздействия: высокая частота при небольшой амплитуде эффективна для связных материалов, низкая частота при большой амплитуде — для сыпучих грунтов.

Амплитуда колебаний определяет интенсивность воздействия на материал. Центробежная сила — результирующий параметр, который объединяет частоту и амплитуду и напрямую определяет глубину уплотнения. Именно этот показатель производители указывают в технических характеристиках как ключевой для сравнения моделей.

Масса агрегата также играет важную роль: более тяжёлые машины создают дополнительное статическое давление на грунт, что в сочетании с вибрацией обеспечивает более высокое качество уплотнения. Однако тяжёлое оборудование сложнее транспортировать и труднее в управлении — особенно при работе на наклонных поверхностях и в стеснённых условиях.

Обслуживание и запасные части

Долговечность вибрационного оборудования напрямую зависит от соблюдения регламентов технического обслуживания. Основные точки внимания — эксцентриковый вал и подшипниковые узлы, которые работают в условиях постоянных ударных нагрузок. Своевременная замена смазки и контроль состояния подшипников предотвращают преждевременный износ и дорогостоящий ремонт.

Для бензиновых и дизельных агрегатов обязательно соблюдение регламента замены масла в двигателе, чистки воздушного фильтра и обслуживания топливной системы. Свечи зажигания на бензиновых моделях рекомендуется проверять перед каждым сезоном активного использования. Рабочая плита виброплиты подвергается абразивному износу и при необходимости подлежит замене — большинство производителей предлагают её как отдельную запасную часть.

Доступность запасных частей — один из важных критериев при выборе поставщика техники. Оборудование, для которого компоненты поставляются в короткие сроки, имеет заведомо меньший риск простоя на объекте. Качественная вибротехника от специализированных производителей, как правило, сопровождается развитой сервисной инфраструктурой и наличием склада расходных материалов и узлов.

Советы по безопасной эксплуатации

Работа с вибрационным оборудованием сопряжена с рядом профессиональных рисков, которые необходимо учитывать при организации рабочего процесса. Вибрационная болезнь — профессиональное заболевание операторов, которые длительно работают с ручными виброинструментами без надлежащих средств защиты. Антивибрационные перчатки снижают передачу колебаний на кисти и предплечья, а ограничение непрерывного времени работы с виброоборудованием установлено санитарными нормами.

Шум от работающих агрегатов превышает допустимые нормы, поэтому использование средств защиты слуха обязательно. При работе в закрытых помещениях с двигателями внутреннего сгорания необходимо обеспечить принудительную вентиляцию. Оборудование перед началом смены следует проверять на отсутствие механических повреждений, течей и нештатных шумов при работе.

Производительная и надёжная вибротехника — инвестиция, которая окупается качеством выполненных работ и долговечностью построенных объектов. Правильно подобранное оборудование от проверенного производителя обеспечивает стабильный результат на протяжении всего срока службы и минимизирует затраты на обслуживание и ремонт.
