Подключение и обвязка водяного тепловентилятора: схемы, узлы и типичные ошибки

Водяной тепловентилятор прогревает склад или цех в разы быстрее радиаторов, но только при одном условии — если он правильно подключён к системе отопления. Ошибки обвязки встречаются чаще, чем ошибки подбора мощности: прибор либо не выходит на паспортную теплоотдачу, либо шумит, либо размораживается в первый же серьёзный мороз. Разбираем, из чего состоит обвязка тепловентилятора, какие схемы подключения работают, а какие запрещены, и что проверить перед первым пуском.

Из чего состоит обвязка водяного тепловентилятора

Обвязка — это набор арматуры между магистралью отопления и теплообменником прибора. Логика её сборки не зависит от масштаба: компактные и промышленные водяные тепловентиляторы подключаются через один и тот же набор узлов. Минимальный комплект для одного прибора выглядит так:

• шаровые краны на подаче и обратке — чтобы отключить прибор для обслуживания, не сливая систему;
• сетчатый фильтр (грязевик) на подающей линии — защищает тонкие каналы теплообменника от окалины и шлама;
• гибкие подводки из нержавеющей стали — гасят вибрацию от вентилятора и позволяют поворачивать прибор на кронштейне, не нагружая магистраль;
• воздухоотводчик в верхней точке — автоматический или кран Маевского;
• балансировочный клапан на обратке — выравнивает расход, когда приборов несколько;
• узел регулирования — двух- или трёхходовой клапан с сервоприводом, если нужно автоматическое управление мощностью.

Экономить есть смысл только на одном элементе — узле регулирования: в простых схемах его функции берёт на себя термостат, управляющий вентилятором. Всё остальное обязательно: без грязевика теплообменник зарастает за один-два сезона, а без гибких подводок вибрация постепенно разбалтывает резьбовые соединения.

Схема подключения водяного тепловентилятора: только двухтрубная

Правило, которое нарушают чаще всего: каждый прибор подключается к подаче и обратке параллельно, отдельной парой отводов. Последовательное (однотрубное) подключение, когда обратка первого прибора становится подачей второго, для тепловентиляторов запрещено — на каждом следующем приборе в цепочке температура воды падает, и его фактическая мощность проседает на десятки процентов.

При параллельной схеме важно соблюдать принцип телескопирования: диаметр магистрали ступенчато уменьшается по мере удаления от насосной группы. Единый большой диаметр по всей длине — лишние деньги без пользы для гидравлики, а заниженный диаметр в начале трассы — причина того, что дальние приборы недополучают расход.

Направление потока путать нельзя: подача подключается к входному патрубку теплообменника, обратка — к выходному. У большинства приборов вход и выход промаркированы, а движение теплоносителя организовано противотоком к воздушному потоку — так теплосъём максимален.

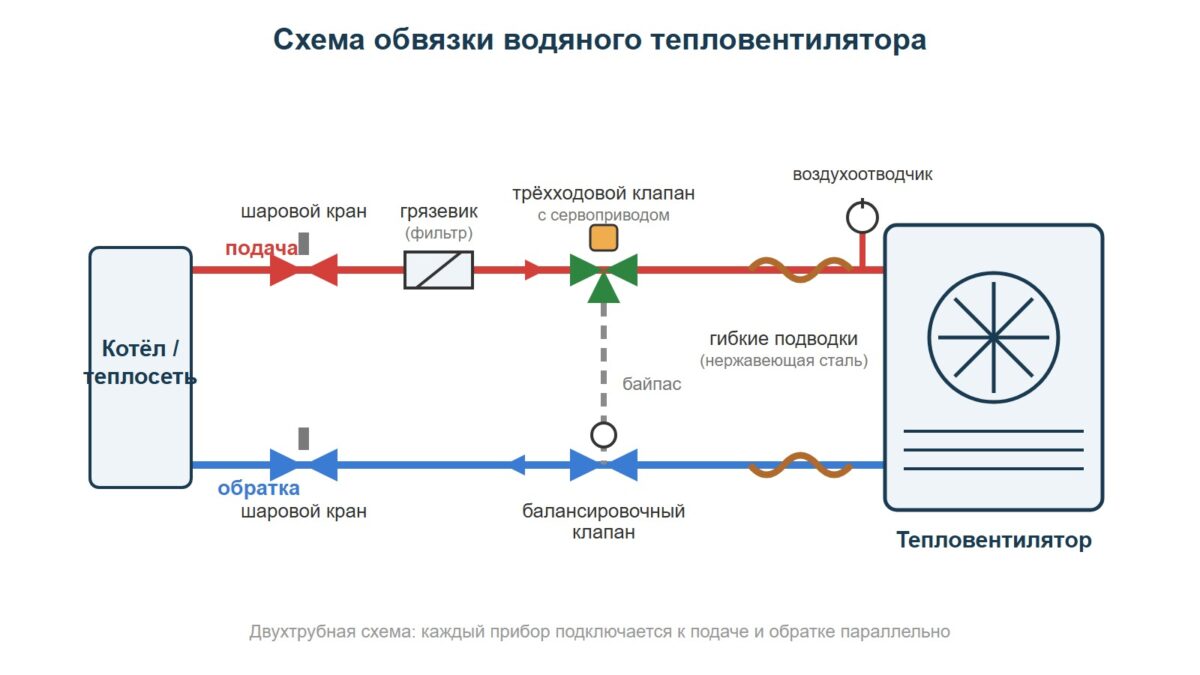

Узел обвязки с трёхходовым клапаном: зачем он нужен

Простейшая схема «кран — фильтр — прибор» работает в режиме вкл/выкл. Для плавного управления температурой в обвязку ставят трёхходовой клапан с сервоприводом. Он подмешивает часть остывшей обратки в подачу, меняя температуру воды в теплообменнике, — мощность прибора регулируется без остановки вентилятора и без скачков температуры воздуха.

Узел обвязки с трёхходовым клапаном особенно важен в двух случаях:

• низкотемпературные системы (конденсационный котёл, тепловой насос) — клапан позволяет держать стабильный график, при котором прибор выдаёт расчётную теплоотдачу;
• защита от замерзания — при падении температуры обратки ниже порога автоматика открывает клапан на полный проток, не давая воде в трубках остыть до критической отметки.

Для группы приборов балансировочные клапаны обязательны: без них ближние к насосу тепловентиляторы «съедают» расход, а дальние работают вполсилы. Заменять балансировочный клапан обычным вентильным краном — плохая практика: точная наладка становится практически невозможной.

Электрика и управление тепловентиляторами

Вторая половина подключения — электрическая. Вентилятор с AC-двигателем имеет три фиксированные скорости и управляется переключателем или простым контроллером. EC-двигатель регулируется плавно сигналом 0-10 В, потребляет на 30-50% меньше электричества и не создаёт пусковых токов — для группы от десятка приборов разница в цене окупается за несколько лет только на электроэнергии.

Типовая связка управления: комнатный термостат следит за температурой воздуха, контроллер меняет скорость вентилятора и положение сервопривода клапана. Групповые контроллеры ведут одновременно десятки приборов, а решения с интерфейсом Modbus интегрируются в систему диспетчеризации здания (BMS). Полезная функция для межсезонья — режим дестратификации: вентилятор на малых оборотах перемешивает воздух без подачи теплоносителя, возвращая тепло из-под потолка в рабочую зону.

Проектируя управление тепловентиляторами, закладывайте «правило второй скорости»: расчётная тепловая нагрузка должна закрываться на средних оборотах. Максимальная скорость остаётся резервом на пиковые морозы, а в штатном режиме прибор работает тише и дольше служит.

Защита от замерзания: главный эксплуатационный риск

Разрыв медных трубок замёрзшим теплоносителем — самая частая причина негарантийного выхода теплообменника из строя. Вода в тонких каналах замерзает быстро: достаточно остановки котла в мороз или сквозняка через открытые ворота при закрытом клапане.

Способы защиты, от простого к надёжному:

• слив воды на зиму, если объект отапливается эпизодически;
• заправка контура пропиленгликолем с концентрацией до 50% — выше нельзя, растёт вязкость и нагрузка на насос;
• датчик температуры обратки с автоматикой, которая при угрозе замерзания открывает клапан и включает циркуляцию.

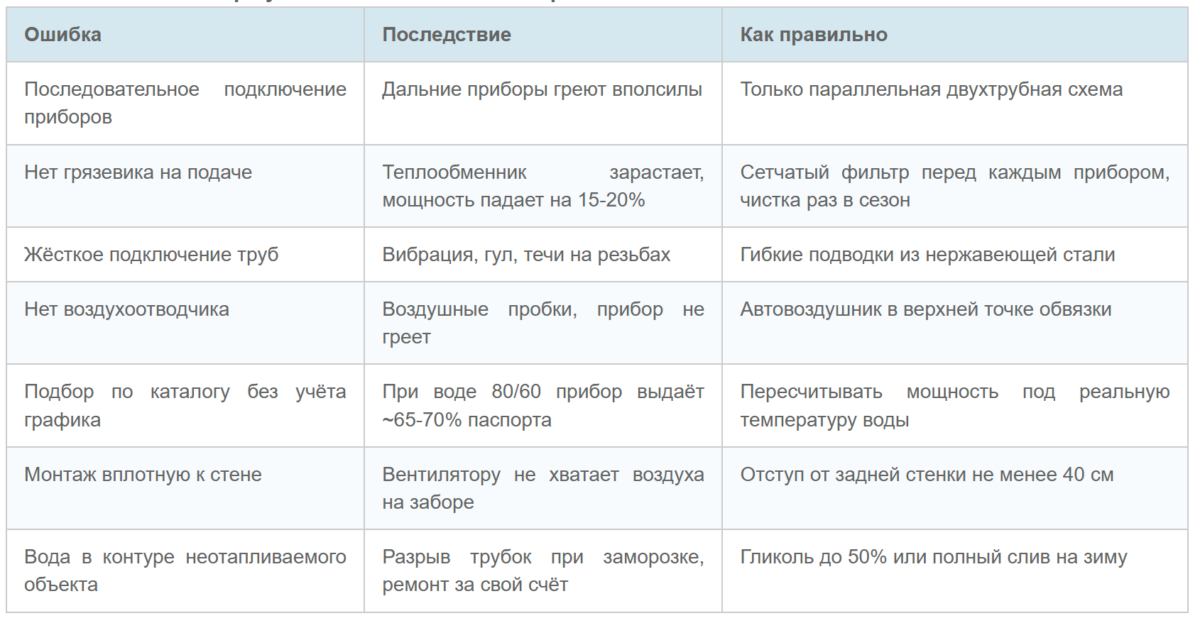

7 типичных ошибок при установке тепловентилятора

Часть этих ошибок снимается ещё на этапе закупки, если прибор, обвязка и автоматика берутся комплектом у одного производителя: например, конвекторы Techno или тепловентиляторы TV/TVN поставляются с уже подобранными узлами обвязки и контроллерами, а гарантия на всё оборудование единая.

Чек-лист перед первым пуском

Прежде чем подключить водяной тепловентилятор к сети и открыть краны, пройдитесь по короткому списку:

• опрессовка обвязки давлением в полтора раза выше рабочего — до заполнения системы;
• грязевик установлен «сеткой вниз» и доступен для чистки;
• воздух стравлен через воздухоотводчик, пробки нет;
• направление подачи и обратки соответствует маркировке прибора;
• гибкие подводки не натянуты и не перекручены;
• вентилятор запускается на всех скоростях, посторонних звуков нет;
• термостат и сервопривод отрабатывают смену уставки.

Та же логика обвязки работает и для промышленных калориферов в приточных установках: узел обвязки калорифера собирается из тех же элементов — фильтр, клапан с приводом, балансировка, защита от замерзания. Разница лишь в том, что приточный калорифер греет уличный воздух и требования к незамерзанию там жёстче. Соберите обвязку по правилам один раз — и тепловентилятор будет выходить на паспортную мощность каждый сезон, без воздушных пробок, шума и разморозок.
