Что такое подшипниковый узел и как его правильно выбрать

Любой вращающийся вал в промышленном оборудовании нуждается в опоре, которая обеспечивает плавное вращение, выдерживает нагрузки и защищает механизм от преждевременного износа. Именно эту функцию выполняет узел подшипника — конструктивный элемент, объединяющий сам подшипник, корпус и систему уплотнений в единый рабочий блок. Перед тем как узел подшипника попадёт в эксплуатацию, важно правильно подобрать его тип, материал и параметры — ошибки на этом этапе оборачиваются повышенным износом и внеплановыми остановками оборудования.

Из чего состоит подшипниковый узел

Конструктивно изделие представляет собой готовый сборочный модуль, который объединяет несколько функциональных компонентов. Понимание устройства узла помогает разобраться, почему этот элемент так важен для надёжной работы любого механизма с вращающимися частями.

Основа конструкции — сам подшипник, чаще всего шариковый или роликовый, который непосредственно воспринимает радиальные и осевые нагрузки от вала. Подшипник заключён в корпус — литой или штампованный элемент, который фиксирует положение узла относительно станины оборудования и передаёт нагрузку на несущую конструкцию. Дополнительно в состав входят уплотнительные элементы, защищающие внутреннюю полость от пыли, влаги и абразивных частиц, а также система смазки, обеспечивающая снижение трения и отвод тепла при вращении.

Готовая сборка избавляет от необходимости проектировать опорный узел с нуля: производитель уже рассчитал посадочные размеры, подобрал материалы и обеспечил совместимость всех элементов между собой.

Основные типы корпусов

Форма и способ крепления корпуса определяют, в каких условиях и для каких задач применяется конкретное изделие. Разнообразие типов корпусов позволяет подобрать решение практически под любую конструктивную особенность оборудования.

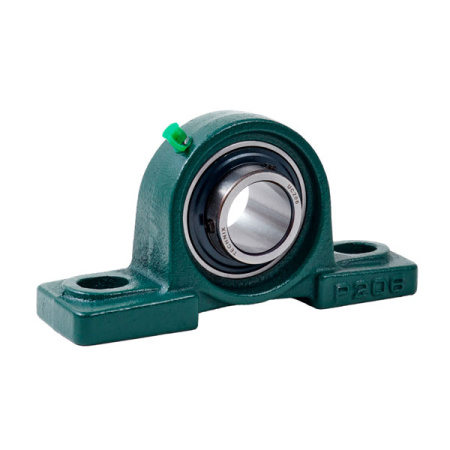

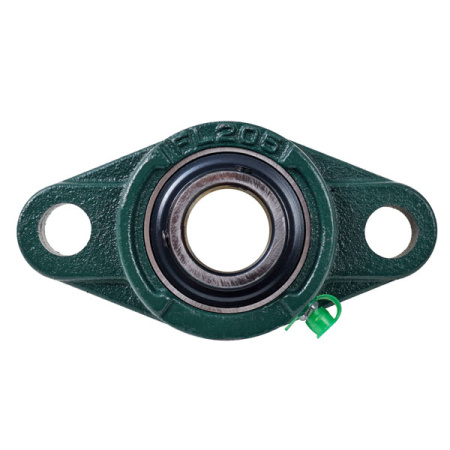

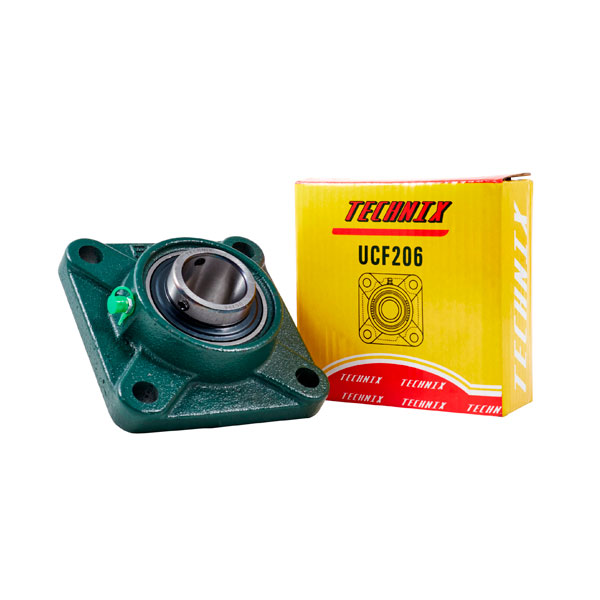

• Стационарные (фланцевые) корпуса — крепятся непосредственно к станине или раме оборудования через отверстия во фланце. Применяются там, где требуется жёсткая фиксация положения вала.
• Подвесные корпуса — монтируются на потолочных или горизонтальных конструкциях, обеспечивая опору для валов конвейерных систем сверху.
• Корпуса с прорезными отверстиями — позволяют регулировать положение узла в определённых пределах, что упрощает выравнивание и натяжение приводных систем.
• Самоустанавливающиеся корпуса — компенсируют небольшие угловые отклонения вала, снижая риск перекоса и неравномерного износа подшипника.
• Разъёмные и неразъёмные конструкции — разъёмные корпуса упрощают замену подшипника без демонтажа всего узла, неразъёмные обеспечивают более высокую жёсткость конструкции.

Материалы изготовления: чугун, сталь, полимеры

Выбор материала корпуса напрямую влияет на долговечность узла и его пригодность для конкретных условий эксплуатации. Каждый из распространённых вариантов обладает собственным набором характеристик.

Чугунные корпуса остаются наиболее распространённым решением благодаря удачному сочетанию прочности, виброгашения и доступной стоимости. Серый чугун хорошо поглощает вибрации, что снижает динамическую нагрузку на подшипник и продлевает срок его службы.

Стальные корпуса применяются там, где требуется повышенная механическая прочность при ударных и переменных нагрузках. Сталь менее склонна к хрупкому разрушению по сравнению с чугуном, что важно для тяжёлого промышленного оборудования.

Полимерные и термопластичные корпуса используются в условиях агрессивных сред, повышенной влажности или при необходимости снизить вес конструкции. Такие материалы устойчивы к коррозии и подходят для пищевой, химической и фармацевтической промышленности, где металлические узлы подвержены быстрому разрушению.

Нержавеющая сталь применяется в наиболее требовательных условиях — там, где сочетаются механические нагрузки и агрессивное воздействие влаги или химических веществ, например на предприятиях пищевой переработки или в морском оборудовании.

Критерии выбора подшипникового узла

Подбор подходящей модели требует анализа целого ряда параметров эксплуатации оборудования. Ошибка в любом из этих пунктов приводит либо к перегрузке узла, либо к избыточным затратам на оборудование, мощность которого превышает реальные потребности.

Первый параметр — величина и направление нагрузки. Радиальная, осевая или комбинированная нагрузка определяет тип внутреннего подшипника и конструкцию корпуса. Второй — частота вращения вала: высокоскоростные применения требуют особого внимания к качеству смазки и точности балансировки. Третий — температурный диапазон эксплуатации: для горячих цехов и низкотемпературных холодильных установок подбираются разные типы смазочных материалов и уплотнений.

Не менее важны условия внешней среды: наличие пыли, влаги, химически активных веществ напрямую определяет требования к материалу корпуса и степени защиты уплотнений. Наконец, стоит учитывать диаметр вала и посадочные размеры — узел должен точно соответствовать геометрии конкретного механизма без необходимости дополнительной доработки.

Монтаж: на что обратить внимание

Качество монтажа определяет реальный срок службы изделия не менее, чем правильность его выбора. Даже грамотно подобранный узел быстро выйдет из строя при нарушении технологии установки.

При посадке на вал важно соблюдать рекомендованные производителем допуски — избыточный натяг создаёт внутренние напряжения в подшипнике, а недостаточный приводит к проскальзыванию и преждевременному износу посадочных поверхностей. Выравнивание вала относительно опоры должно быть выполнено с минимальным отклонением: даже небольшой перекос многократно увеличивает нагрузку на подшипник в процессе работы.

Перед запуском оборудования необходимо проверить наличие достаточного количества смазочного материала и убедиться в отсутствии посторонних загрязнений в зоне монтажа. Закручивание крепёжных болтов производится с равномерным усилием по диагональной схеме, чтобы избежать перекоса корпуса относительно опорной поверхности.

Обслуживание и продление срока службы

Регулярное техническое обслуживание — ключевой фактор, влияющий на долговечность опорных узлов в производственных условиях. Систематический подход к проверке состояния позволяет выявлять признаки износа на ранней стадии, до того как они приведут к аварийной остановке оборудования.

Базовые мероприятия включают периодическую проверку уровня вибрации и температуры узла при работе, контроль состояния смазки и её своевременное обновление по графику, рекомендованному производителем, а также визуальный осмотр уплотнений на предмет повреждений и протечек. Повышенный шум, нагрев или вибрация — характерные сигналы, указывающие на необходимость внепланового осмотра.

Как выбрать поставщика и оценить качество изделия

На рынке представлено множество производителей подшипниковых узлов, и качество продукции существенно варьируется в зависимости от соблюдения технологии изготовления и используемых материалов. При выборе поставщика стоит обращать внимание на наличие технической документации с указанием точных характеристик нагрузочной способности и допустимых режимов эксплуатации.

Добросовестные производители предоставляют развёрнутые каталоги с указанием посадочных размеров, материалов исполнения и рекомендаций по применению для конкретных отраслей. Это значительно упрощает подбор подходящей модели и снижает вероятность ошибки при заказе оборудования для конкретной производственной линии.

Грамотный подбор подшипникового узла — это инвестиция в надёжность всего производственного процесса. Учёт нагрузок, условий эксплуатации и качества монтажа позволяет существенно увеличить межремонтный интервал оборудования и снизить общие эксплуатационные затраты предприятия.
