Вибронога в строительстве: от ручной трамбовки до современной техники

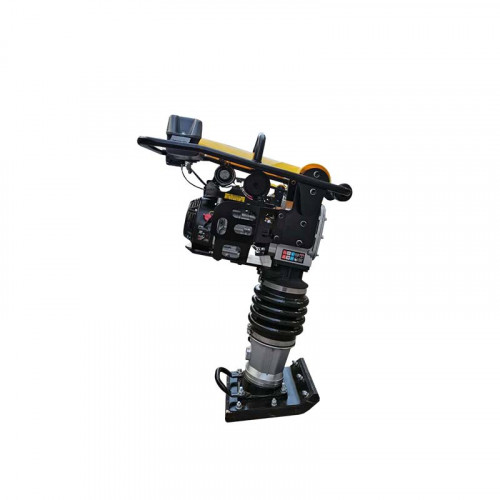

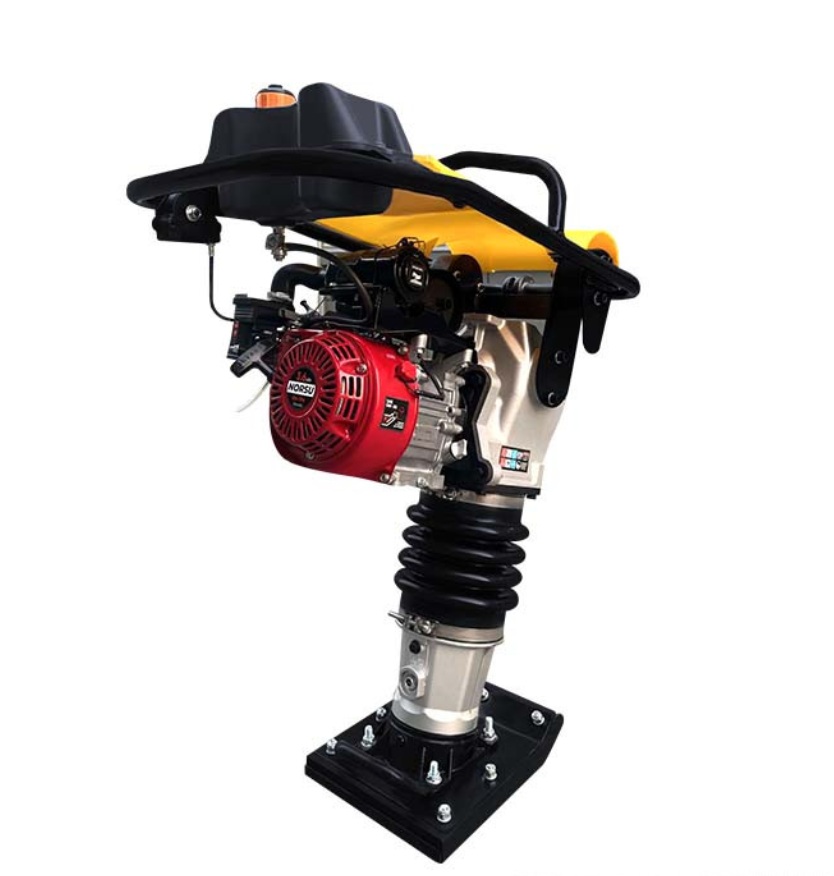

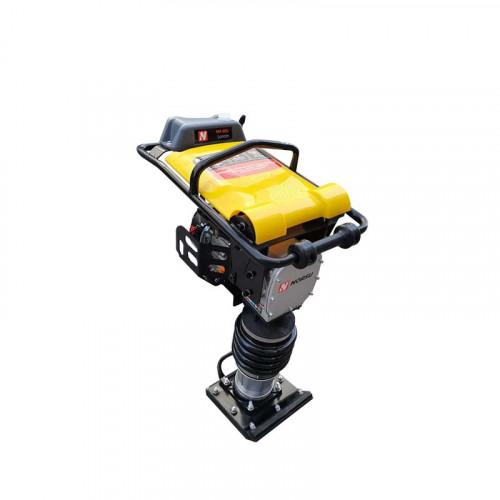

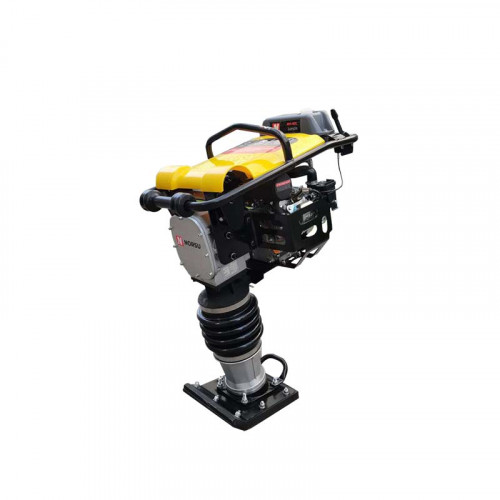

Уплотнение грунта — один из самых недооценённых этапов строительства. Если основание под фундаментом, плиткой или трубами осядет, ошибку придётся исправлять за большие деньги. Раньше с этой задачей справлялись силой мышц, сегодня на помощь пришла специальная техника. Современные вибротрамбовки NORSU и аналогичные машины позволяют выполнить такую работу быстрее и ровнее, особенно в тесных местах, куда не заехать катку. Разберёмся, как устроено это оборудование, где его применяют и чем оно лучше ручного труда.

Что такое вибронога и как она устроена

Вибронога, или ударная трамбовка, — это самоходная машина с узкой подошвой, которая многократно бьёт по грунту и вытесняет из него воздух и лишнюю влагу. Частицы почвы сближаются, плотность растёт, а вместе с ней растёт и несущая способность основания. Оператор не прикладывает усилий: он направляет аппарат за ручку и следит за траекторией, а работу выполняет двигатель с механизмом, который преобразует вращение в ритмичные толчки.

В типичной конструкции можно выделить несколько узлов:

• двигатель — бензиновый, дизельный или электрический, в зависимости от модели и условий работы;
• кривошипно-шатунный механизм, передающий усилие на рабочие детали;
• пружинная система, которая смягчает нагрузку и придаёт движению характерное «подпрыгивание»;
• подошва, или трамбующая плита, непосредственно контактирующая с грунтом;
• рама и рукоять, на которой установлены органы управления и виброзащита.

Как уплотняли грунт раньше

Долгое время основным способом оставалась ручная трамбовка. Рабочие поднимали тяжёлый деревянный или чугунный чурбан с ручками и раз за разом опускали его на землю. Для больших площадей применяли тяжёлые катки, которые тянули животные, а позднее — тракторы и самоходные машины. Каждый из этих методов решал свою часть задачи, но имел очевидные ограничения.

Почему старые методы не справлялись

Ручной труд был медленным и изнурительным: за смену бригада обрабатывала небольшой участок, а качество зависело от усталости и добросовестности людей. Катки хорошо работали на открытых площадках, но не могли подобраться к стенам, углам и узким траншеям. Кроме того, при ручном способе трудно добиться одинаковой плотности по всей площади, из-за чего потом появлялись просадки, трещины в отмостках и перекосы покрытий.

Где применяют ударные трамбовки

Основная сфера применения — места, где нужна компактная и маневренная техника. Чаще всего такое оборудование задействуют в следующих задачах.

Траншеи и инженерные коммуникации

При прокладке труб, кабелей и дренажных систем траншеи засыпают слоями и уплотняют каждый слой. Узкая подошва позволяет работать на ширине, где виброплита просто не поместится. Тщательная трамбовка защищает коммуникации от последующих смещений и разрушений.

Фундаменты и отмостки

Обратная засыпка пазух вокруг фундамента, подготовка основания под ленточные и плитные конструкции, устройство отмостки — всё это требует плотного и однородного слоя. Ударное воздействие хорошо справляется со связными грунтами, такими как глина и суглинок, которые легко не поддаются другим способам.

Благоустройство и ремонт дорог

При укладке плитки, бордюров, ремонте покрытий и восстановлении небольших участков асфальта нужна точечная работа в стеснённых условиях. Здесь компактная техника оказывается удобнее тяжёлых машин и позволяет закончить объект без привлечения крупного парка.

Преимущества современных решений

Переход от ручного труда к технике изменил подход к уплотнению. Вот главные достоинства, которые отмечают строители:

• скорость: одна машина заменяет целую бригаду и выполняет работу в разы быстрее;
• стабильное качество: плотность получается одинаковой по всей площади, а не зависит от самочувствия рабочих;
• манёвренность: подходит для траншей, углов и стеснённых площадок;
• эффективность на связных грунтах: ударное воздействие хорошо уплотняет глинистые почвы;
• меньшая нагрузка на людей: оператор не тратит силы на подъём тяжёлых грузов;
• разнообразие моделей: можно подобрать машину по массе, мощности и типу двигателя под конкретную задачу.

Вибротрамбовка или виброплита: в чём разница

Эти два вида техники часто путают, хотя задачи у них разные. Виброплита создаёт колебания, которые «встряхивают» частицы, поэтому лучше работает на сыпучих материалах: песке, щебне, гравии — и на больших ровных площадях. Ударная трамбовка действует точечно и сильнее, поэтому лучше справляется со связными грунтами и работает в узких местах. Если на объекте есть и широкие площадки, и траншеи, нередко используют оба вида техники.

Как выбрать и эксплуатировать технику

Универсального решения не существует, поэтому при выборе стоит ориентироваться на условия конкретного объекта. Обратите внимание на следующее:

1. тип грунта, который предстоит уплотнять, и толщину слоёв;
2. вес машины: от него зависит сила удара, но и усталость оператора при транспортировке;
3. тип двигателя: бензиновый удобнее в поле, электрический — в закрытых помещениях и там, где важны выхлопы;
4. ширину подошвы, которая должна соответствовать ширине траншеи;
5. наличие виброзащиты рукояти и простоту обслуживания;
6. доступность запчастей и условия гарантии.

В работе важно соблюдать несколько правил. Грунт насыпают слоями и уплотняют каждый по отдельности, а толщину слоя определяют по документации к технике и строительным нормам. Влажность почвы должна быть близка к оптимальной: пересохший материал плохо уплотняется, а переувлажнённый превращается в вязкую массу. Оператору необходимы защитные наушники, перчатки и прочная обувь, а также регулярные перерывы из-за вибрации.

Итог

Путь от тяжёлого деревянного чурбана до самоходной машины показывает, как изменилась строительная отрасль. Современная вибронога позволяет уплотнять основание быстро, ровно и без изнурительного ручного труда, а правильно подобранная модель и соблюдение технологии помогают избежать просадок и дорогостоящих переделок.
