Стойки ограждения с вытяжной лентой: виды, ГОСТ, применение

Стойка с вытяжной лентой решает одну задачу: за пару минут показать людям, куда идти, а куда нельзя. Но одна и та же конструкция работает по-разному в банке, на складе и у открытой траншеи. Ниже разберём, какие бывают стойки, что о них на самом деле говорят нормативы и как не ошибиться с цветом, количеством и местом установки.

Уточним термин: «стойками ограждения» строители называют ещё и вертикальные опоры перил на лестницах и балконах. Это несущие элементы с другими нормами, и здесь речь пойдёт только о переносных столбиках с лентой.

Как устроена стойка с вытяжной лентой

Конструкция состоит из четырёх узлов: основание, вертикальная труба, головка с кассетой и наконечник ленты. Внутри кассеты стоит пружинный механизм, который сматывает ленту обратно, когда её отпускают. Наконечник защёлкивается в приёмный паз на соседней стойке, и между ними появляется натянутая линия.

У большинства производителей высота стойки около 90–100 см, ширина ленты около 5 см, а длина ленты — от 2 до 5 метров. Эти цифры стоит сверять с паспортом конкретной модели, потому что от длины ленты и веса основания зависит, как стойка поведёт себя в работе.

Важная деталь, о которой вспоминают уже после покупки, — количество пазов в головке. Стойка с одним пазом годится только для прямой линии. Для «змейки» и Т-образных развязок нужны головки на три-четыре направления, иначе каждый поворот придётся собирать из лишних стоек.

Виды стоек ограждения

Делить стойки удобнее не по внешнему виду, а по задаче, которую они решают.

Мобильные напольные. Самый распространённый вариант: тяжёлое основание, труба и кассета. Их переносят и переставляют без инструмента, поэтому они подходят для залов, где схема движения меняется в течение дня.

Настенные кассеты. Корпус с лентой крепится к стене, колонне или стеллажу, а лента тянется к стойке или ответной планке. Так перекрывают проём, проход между стеллажами или дверь в служебное помещение, не занимая пол.

Уличные и сигнальные. Они отличаются окраской, более устойчивым основанием и лентой, рассчитанной на влагу, мороз и ультрафиолет. Часть моделей выпускают со светоотражающими элементами, чтобы ограждение было заметно в темноте и в свете фар. Сюда же относятся лёгкие пластиковые столбики для коротких дорожных и строительных работ.

Стойки с канатом или цепью. Это не ленточные модели, но их часто путают. Бархатный или плетёный канат выбирают для музеев, гостиниц и входных групп, где важен внешний вид. Цепь на пластиковых столбиках подходит для парковок и складов, где ограждение может простоять неделями.

Что говорят ГОСТ и нормы

Отдельного ГОСТа на мобильную стойку с вытяжной лентой в России нет. Требования собираются из нескольких документов, и каждый из них отвечает за свою часть задачи.

Цвет и разметка — ГОСТ 12.4.026-2015. Стандарт «Цвета сигнальные, знаки безопасности и разметка сигнальная» действует с 1 марта 2017 года и заменил ГОСТ Р 12.4.026-2001. Он закрепляет смысл каждого сигнального цвета: жёлтый означает предупреждение и возможную опасность, красный — запрет и непосредственную опасность. В России стандарт введён для добровольного применения, но на него опираются правила охраны труда, поэтому на производстве его фактически соблюдают.

Пути эвакуации — СП 1.13130.2020. Свод правил задаёт минимальную ширину эвакуационных путей и выходов. Ленточная очередь рядом с выходом не должна сужать проход меньше нормы, а если без этого не обойтись, ленту нужно отстёгивать за секунды с любой стороны.

Охрана труда на стройке и производстве. Правила разделяют сигнальные и защитные ограждения. Сигнальное только обозначает границу опасной зоны, тогда как защитное должно выдержать нагрузку человека — например, у перепадов высоты, где работа уже считается работой на высоте.

Есть и документы, которые стойкам часто приписывают по ошибке. ГОСТ 26804-2012 описывает металлические дорожные ограждения барьерного типа, а ГОСТ Р 57278-2016 касается защитных периметровых ограждений. К переносным ленточным столбикам ни тот, ни другой напрямую не относятся.

Цвет ленты: смысл, а не оформление

Цвет ленты — это сообщение, которое человек считывает раньше, чем текст на табличке. Если сообщение не совпадает с ситуацией, ограждение перестаёт работать.

Частая ошибка — жёлто-чёрная лента в банковской очереди: посетитель видит знак опасности там, где её нет, и начинает искать угрозу. Обратная ошибка опаснее, потому что синяя «клиентская» лента вокруг открытого люка не воспринимается как запрет.

Где применяют стойки и как ставить их в разных сценариях

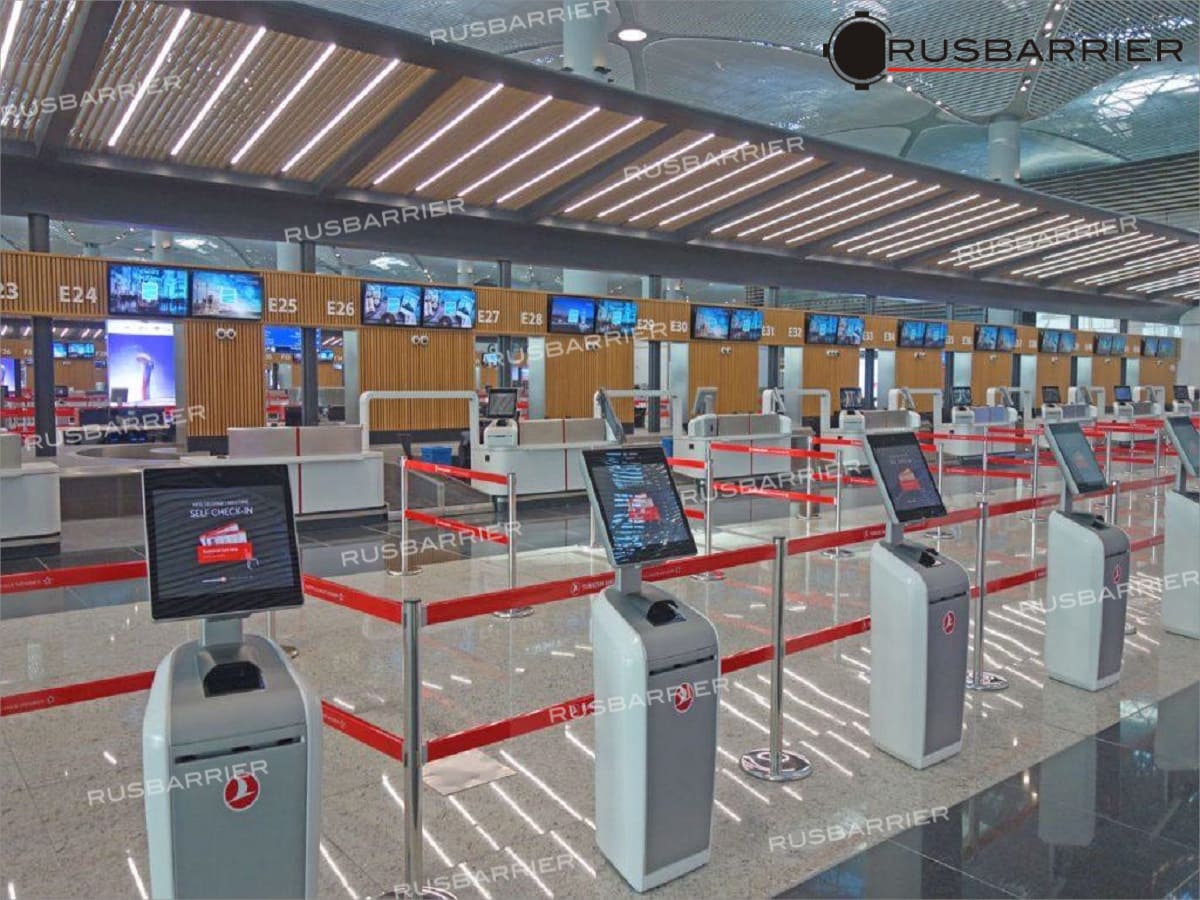

Очередь в зале обслуживания. Так работают аэропорты, вокзалы, банки и кассовые зоны магазинов. Стойки выстраивают «змейкой» с шириной дорожки около метра, а вход и выход из лабиринта должны быть очевидны без подсказок. У входа полезно поставить рамку с надписью, потому что слишком широкая дорожка провоцирует обгоны, а слишком узкая мешает людям с сумками и колясками.

Склад и производство. Здесь стойки обозначают временные зоны: ремонт стеллажа, разлив жидкости, работу техники. Лента на высоте около метра плохо видна из кабины погрузчика, поэтому её дополняют табличкой или светоотражающими элементами. Постоянные проезды лучше размечать краской или стационарными барьерами, а не держать на лентах месяцами.

Улица и коммунальные работы. Главный враг здесь — ветер, потому что натянутая лента работает как парус и опрокидывает лёгкое основание. Уличные стойки берут с тяжёлым или утяжеляемым основанием, а пролёт делают короче, чем позволяет кассета.

Мероприятия и выставки. Ленты отделяют сцену, VIP-сектор и служебные проходы. Схему здесь часто перестраивают между потоками гостей, поэтому выигрывают модели с четырёхсторонними головками.

Как выбрать стойку: критерии с цифрами

1. Длина ленты. Для очереди обычно хватает 2–3 метров. Длинная лента удобна для перекрытия проёма, но при полном вытягивании сильнее тянет стойку и провисает.
2. Рабочий пролёт. Практичный ориентир — натягивать ленту примерно на 80% её длины, чтобы кассета не работала на пределе, а стойку не уводило в сторону.
3. Основание. Внутри помещений хватает стального или чугунного диска, а для улицы нужен вес больше или возможность утяжелить основание.
4. Головка. Число пазов определяет, сколько направлений можно развести от одной стойки, и для лабиринтов нужны три-четыре паза.
5. Тормоз ленты. Замедлитель сматывания не даёт отпущенной ленте ударить по рукам или по соседней стойке, что особенно важно там, где ленту открывают десятки раз в день.
6. Покрытие. Порошковая окраска подходит для большинства задач, нержавеющая сталь — для влажных помещений и представительских зон. На улице важна стойкость покрытия к реагентам.

Отдельно стоит посмотреть, как стойки хранятся и перевозятся. Модели, которые ставятся друг на друга или разбираются, занимают в подсобке в разы меньше места и помещаются в багажник легкового автомобиля.

Сколько стоек нужно: простой расчёт

Начните с длины очереди: на одного человека уходит примерно полметра дорожки. Это рабочий ориентир, а не норма, но для оценки его достаточно — очередь на 30 человек займёт около 15 метров.

Дальше разделите эту длину на ряды по глубине зала. Если в зале помещается ряд длиной 5 метров, понадобится три ряда, а три дорожки разделяют четыре линии ленты: две внешние и две внутренние.

При рабочем пролёте около 2 метров на внешнюю линию в 5 метров уйдёт четыре стойки. Внутренние линии короче на ширину разворота, и им хватит трёх стоек, так что всего получится около 14 стоек. Перед покупкой стоит разметить схему на полу малярным скотчем и пройти её самому.

Ошибки и ограничения

• Лента вместо барьера. Сигнальная стойка не удержит человека, тележку или толпу, поэтому там, где возможен навал или падение, нужно защитное ограждение.
• Перекрытый эвакуационный выход. Очередь, собранная у запасной двери, создаёт проблему при пожарной проверке и реальную опасность при эвакуации.
• Неровная или скользкая опора. На гравии, уклоне или мокрой плитке даже тяжёлое основание теряет устойчивость, и стойка падает при первом натяжении.
• Выцветшая лента. После долгого сезона на солнце сигнальная лента теряет контраст, и опасную зону перестают замечать. Кассеты на улице стоит периодически осматривать и менять.

Коротко: что проверить перед покупкой

Сначала определите назначение — порядок движения или обозначение опасности, потому что от этого зависят цвет ленты и тип основания. Затем рассчитайте количество стоек по длине очереди и проверьте, не попадает ли схема на путь эвакуации.

Производители выпускают одни и те же модели в разных исполнениях, поэтому выбор обычно сводится к деталям. Например, российский производитель RusBarrier делает ленточные стойки и в нейтральных, и в сигнальных расцветках, а ленту при необходимости брендирует. Для конкретной задачи сравнивайте паспортные данные: длину и ширину ленты, вес основания, число пазов и наличие тормоза.
