Маркировка отправочных элементов металлоконструкций: что наносить и как избежать пересортицы

Маркировка металлоконструкции должна однозначно связать физический элемент с чертежом, заказом и положением на монтаже на всех стадиях — от заготовки до установки. ГОСТ 23118-2019 различает операционную, общую, индивидуальную и ориентирующую маркировку; каждая решает отдельную задачу и не должна заменяться случайной надписью маркером.

Проблема пересортицы редко возникает из-за полного отсутствия обозначений. Чаще маркировка есть, но она нанесена в одном месте, закрыта покрытием, потеряна вместе с биркой, не совпадает с ведомостью или не показывает ориентацию двух внешне одинаковых элементов. Надежная система учитывает весь маршрут изделия и предусматривает резервирование критичной информации.

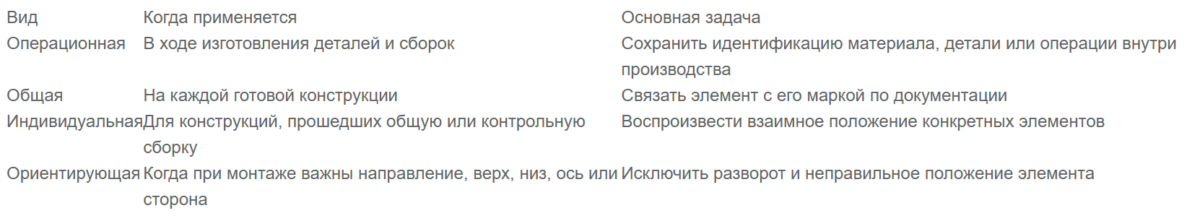

Четыре вида маркировки и их назначение

Общая маркировка отвечает на вопрос «что это за элемент». Индивидуальная — «с каким конкретно соседним элементом и в каком положении он был совмещен». Ориентирующая — «какой стороной и куда его устанавливать». Операционная маркировка обеспечивает непрерывность идентификации до появления окончательной марки.

Операционная маркировка, как правило, выполняет временную функцию и на готовой конструкции не сохраняется, кроме случаев, установленных документацией. Перед удалением или перекрытием временной метки должна быть нанесена следующая ступень идентификации, иначе цепочка прослеживаемости разрывается.

Общая маркировка: минимальная идентичность элемента

ГОСТ 23118-2019 требует наносить общую маркировку на каждую конструкцию. Она должна содержать марку, соответствующую документации. Дополнительно может указываться товарный знак или краткое наименование изготовителя.

Для практической прослеживаемости одной марки иногда недостаточно, особенно если одинаковые обозначения используются в разных заказах. Внутренняя система может дополнительно включать:

• номер заказа или проекта;
• марку отправочного элемента;
• номер позиции внутри однотипной партии;
• ревизию документации, если это предусмотрено процессом;
• идентификатор комплекта или места упаковки.

Дополнительные данные не должны затруднять чтение главной марки. Кодирование следует закрепить в ведомости, чтобы монтажник не расшифровывал его по устной договоренности.

Почему маркировка наносится в двух местах

ГОСТ 23118-2019 устанавливает нанесение маркировки в двух доступных для чтения местах. Дублирование снижает риск потери идентичности, если одна надпись:

• закрыта упаковочным материалом;
• оказалась на нижней стороне штабеля;
• повреждена стропом или вилочным погрузчиком;
• закрашена при ремонте покрытия;
• находится внутри собранного узла;
• перестала читаться после загрязнения или хранения.

Два обозначения должны располагаться осмысленно. Нанесение рядом на одной полке формально создает два оттиска, но не обеспечивает резервирования. Лучше выбирать разные поверхности, остающиеся доступными на складе и до момента монтажа.

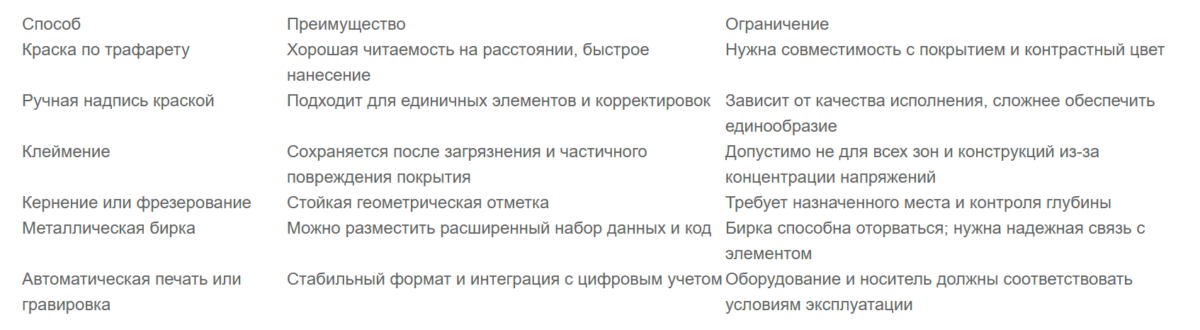

Способы нанесения маркировки

Стандарт допускает несколько способов: окраску по трафарету, применение клейм, кернение, фрезерование, маркировочные устройства, металлические бирки и нанесение краской вручную. Выбор зависит от стадии, материала, покрытия и требований к сохранности поверхности.

Буквенно-цифровую маркировку клеймами следует обводить краской в виде рамки, чтобы ее можно было быстро найти. Надпись по трафарету выполняют контрастной краской. Маркировочный материал должен быть совместим с внешним слоем покрытия при нанесении и последующем закрашивании.

Размер шрифта и читаемость

ГОСТ 23118-2019 предусматривает высоту маркировочного шрифта 10, 15, 30, 50 и 100 мм по ГОСТ 14192. Выбор размера связан с габаритом элемента, расстоянием чтения и плотностью информации.

• 10–15 мм подходят для компактных деталей, бирок и технологических обозначений;
• 30–50 мм удобны для большинства отправочных элементов на складе;
• 100 мм применимы к крупным конструкциям, которые требуется различать на расстоянии.

Размер сам по себе не гарантирует читаемость. Светло-серая надпись на оцинкованной поверхности, маркировка поверх загрязнения или текст под стропом остаются неудобными даже при крупном шрифте.

Индивидуальная маркировка после контрольной сборки

Если конструкция прошла общую или контрольную сборку, отдельные элементы могут получить индивидуальную маркировку, фиксирующую их взаимное положение. Это важно, когда номинально одинаковые детали имеют фактическую подгонку или собираются в конкретной последовательности.

Практический комплект индивидуальной маркировки может включать:

• общую марку элемента;
• порядковый номер конкретного экземпляра;
• ответную марку соседней детали;
• совмещаемые риски или метки;
• обозначение монтажного стыка;
• стрелку направления сборки.

Если после контрольной сборки элементы обезличить и сложить в общий пакет, сама сборка теряет значительную часть практического смысла. Монтажная бригада будет заново искать подходящие пары.

Ориентирующая маркировка

Две детали могут иметь одинаковый контур, но различаться положением отверстий, фасонок, обработанных поверхностей или монтажных связей. Ориентирующую маркировку наносят в дополнение к общей или индивидуальной при наличии соответствующих указаний в рабочей документации; она предотвращает поворот на 180°, установку внутренней стороны наружу или перестановку верха и низа.

Примеры понятных обозначений:

• стрелка «к оси 5»;
• «верх» и «низ»;
• «наружная сторона»;
• обозначение ряда или пролета;
• риска монтажной оси;
• метка места опирания;
• символ центра тяжести и точки строповки, если они предусмотрены документацией.

Места опирания и установочные риски могут выполняться кернами диаметром 5 мм в соответствии с требованиями стандарта. Такие знаки должны быть нанесены так, чтобы сохраняться после покрытия и быть различимыми при монтаже.

Операционная маркировка и прослеживаемость материала

Операционная маркировка действует до готовности отправочного элемента. Ее задача — не допустить смешения заготовок и потери связи с материалом. После раскроя исходная заводская маркировка листа может остаться на обрезке, поэтому идентификацию переносят на детали по установленной процедуре.

Для элементов, по которым требуется прослеживаемость плавки, маршрут выглядит так:

1. принять прокат и связать заводскую маркировку с сертификатом;
2. присвоить месту хранения идентификатор партии;
3. до раскроя проверить выдачу нужной стали;
4. перенести номер плавки или внутренний код на заготовки;
5. сохранить связь после дробеструйной обработки и окраски;
6. внести идентификатор в маршрут или электронную историю детали;
7. проверить соответствие перед приемкой готового элемента.

ГОСТ 23118-2019 предусматривает маркировку номера плавки для отдельных расчетных элементов в установленных случаях. Конкретный объем прослеживаемости задается документацией и планом контроля.

Маркировка мелких деталей и пакетов

Нанести полноценную надпись на каждую шайбу, короткую планку или мелкую фасонку невозможно или нецелесообразно. Стандарт допускает размещать на пакете или прикрепленной бирке сведения о заказе, обозначении чертежа и количестве деталей.

Надежный пакет должен обеспечивать:

• невозможность случайного смешения деталей;
• сохранность бирки при погрузке и хранении;
• совпадение фактического количества с указанным;
• видимость обозначения без полного распаковывания;
• связь с конкретной отправочной маркой или монтажным комплектом.

Если пакет вскрывают для частичной выдачи, остаток пересчитывают и маркируют заново. Старая бирка с первоначальным количеством становится недостоверной.

Цветовое разделение заказов

При одновременной поставке конструкций по нескольким заказам в один адрес ГОСТ 23118-2019 допускает наносить полосу шириной 5 см определенного цвета для каждого заказа. Это быстрый визуальный уровень защиты от смешения.

Цвет не должен быть единственным идентификатором. Освещение, загрязнение, дальтонизм, выгорание и человеческая ошибка снижают надежность. Полоса дополняет буквенно-цифровую марку и ведомость, но не заменяет их.

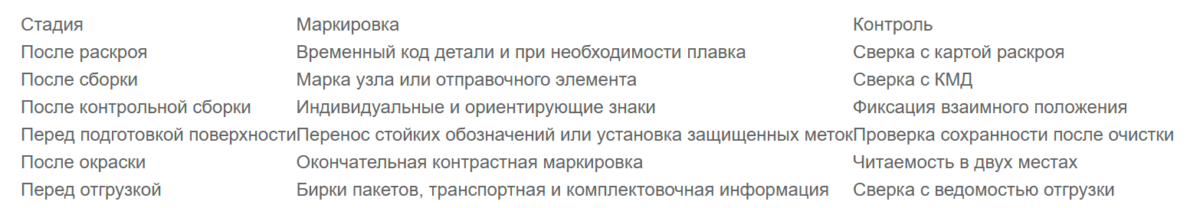

Когда наносить окончательную маркировку

Слишком раннее нанесение может исчезнуть после очистки или окраски. Слишком позднее создает риск складирования обезличенных конструкций. Поэтому система обычно включает несколько переходов:

Где размещать маркировку

Место выбирают с учетом покрытия, строповки, штабелирования и будущего монтажа. Нежелательные зоны:

• сопрягаемые и обработанные поверхности;
• места сварки на монтаже;
• поверхности под фрикционное соединение;
• участки контакта со стропом или подкладкой;
• места, которые сразу закроются соседним элементом;
• тонкие напряженные зоны, где механическое клеймение не разрешено;
• участки последующего огнезащитного или специального покрытия без согласованной технологии.

На длинном элементе одно обозначение удобно располагать ближе к торцу, доступному при штабелировании, второе — на другой видимой поверхности. Схему типовых мест закрепляют в стандарте предприятия или КМД.

QR-код и RFID: дополнение, а не замена

Цифровой код может открыть карточку элемента с чертежом, массой, сертификатами, протоколами и монтажным положением. Это ускоряет складской учет, но не отменяет читаемую человеком марку.

Причины сохранять буквенно-цифровое обозначение:

• код может быть поврежден или закрашен;
• на объекте может отсутствовать связь или подходящее устройство;
• ссылка способна вести на недоступную систему;
• оператору требуется мгновенно различать элементы на расстоянии;
• электронная база должна однозначно соответствовать физическому объекту.

Лучший вариант — дублирование: крупная визуальная марка плюс цифровой идентификатор с расширенной информацией.

Пример системы для отправочной марки Б1

Допустим, заказ 247 содержит пять внешне одинаковых балок Б1, прошедших контрольную сборку с колоннами К1-1 — К1-5. Система может выглядеть так:

• общая марка: «247-Б1»;
• индивидуальный номер: «01» — «05»;
• ответная марка: «к К1-01»;
• ориентация: стрелка «к оси 5»;
• цветовая полоса заказа;
• QR-код на карточку элемента;
• дублирование визуальной марки в двух местах.

Ведомость отгрузки содержит пять строк, а не одну строку «Б1 — 5 шт.», если элементы индивидуально подогнаны. Тогда склад, транспорт и монтаж сохраняют пары, сформированные при контрольной сборке.

На производстве ООО «НПП «Нобис»» маркировка рассматривается как часть полного цикла изготовления и комплектования: обозначение должно совпадать с КМД, результатами контроля и отгрузочными документами.

Контроль перед отгрузкой

Перед погрузкой проверяют:

1. наличие марки на каждом отправочном элементе;
2. читаемость двух обозначений;
3. соответствие марки ведомости и фактической геометрии;
4. наличие индивидуальных и ориентирующих знаков;
5. сохранность покрытия вокруг маркировки;
6. бирки пакетов и фактическое количество мелких деталей;
7. совпадение маркировки с очередностью монтажа и транспортным местом;
8. отсутствие старых или противоречащих обозначений.

Полезно фотографировать крупные элементы после комплектования так, чтобы одновременно были видны марка и общий вид. Фотография не заменяет приемку, но помогает расследовать пересортицу или повреждение надписи.

Типовые ошибки

• одна надпись на поверхности, закрываемой в штабеле;
• нанесение маркером до дробеструйной очистки без последующего переноса;
• бирка как единственный идентификатор крупного элемента;
• одинаковая марка у индивидуально подогнанных деталей;
• отсутствие стрелки у асимметричного элемента;
• необновленная маркировка после изменения КМД;
• QR-код без читаемой буквенно-цифровой марки;
• несовместимая с покрытием маркировочная краска;
• механическое клеймение в недопустимой зоне;
• сохранение старой бирки после частичной выдачи пакета.

Хорошая маркировка остается однозначной после каждой смены контекста: цех, камера окраски, склад, автомобиль и монтажная площадка. Она строится как система дублированных обозначений, а не как последняя операция перед отгрузкой. Тогда элемент можно быстро идентифицировать, правильно ориентировать и связать с документами даже при частичной потере одной метки.

Нормативная база

• ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия» — виды, содержание, способы и размещение маркировки.
• ГОСТ 14192-96 «Маркировка грузов» — шрифты и транспортная маркировка в области применения.
• ГОСТ 26047-2016 «Конструкции строительные стальные. Условные обозначения (марки)» — система марок конструкций.
• ГОСТ 21.502-2016 «Правила выполнения рабочей документации металлических конструкций» — обозначения и состав документации КМ.
• ГОСТ 2.314-68 «Указания на чертежах о маркировании и клеймении изделий» — обозначение мест и требований к маркированию в документации.
