Шарниры Гука: устройство, применение и советы по установке в механизмах

Шарнир Гука (он же карданный шарнир или универсальный шарнир) — один из самых распространённых способов передачи вращения между валами, оси которых пересекаются под углом. Конструкция была запатентована Джероламо Кардано в XVI веке, а в современном виде разработана Робертом Гуком в 1676 году. Сегодня шарниры Гука выпускаются в миллионах экземпляров и используются практически во всех отраслях машиностроения.

Главное преимущество — способность компенсировать угловое смещение до 30–35° при сохранении постоянного крутящего момента, что делает их незаменимыми в карданных передачах автомобилей, сельскохозяйственной технике и промышленных механизмах.

Устройство и принцип работы

Классический шарнир состоит из четырёх основных элементов:

• две вилки (входная и выходная)
• крестообразная крестовина
• четыре игольчатых подшипника
• центрирующие элементы (иногда шарик или пружина)

При вращении входной вилки усилие через крестовину передаётся на выходную вилку. Из-за неравномерности вращения (угловая скорость выходного вала меняется дважды за оборот) в паре обычно ставят два шарнира с фазовым сдвигом 90°, либо используют промежуточный вал с компенсатором.

Типы шарниров Гука

Современная промышленность выпускает несколько основных модификаций:

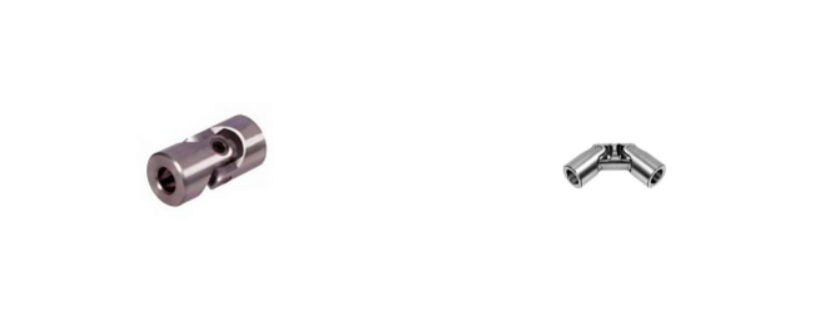

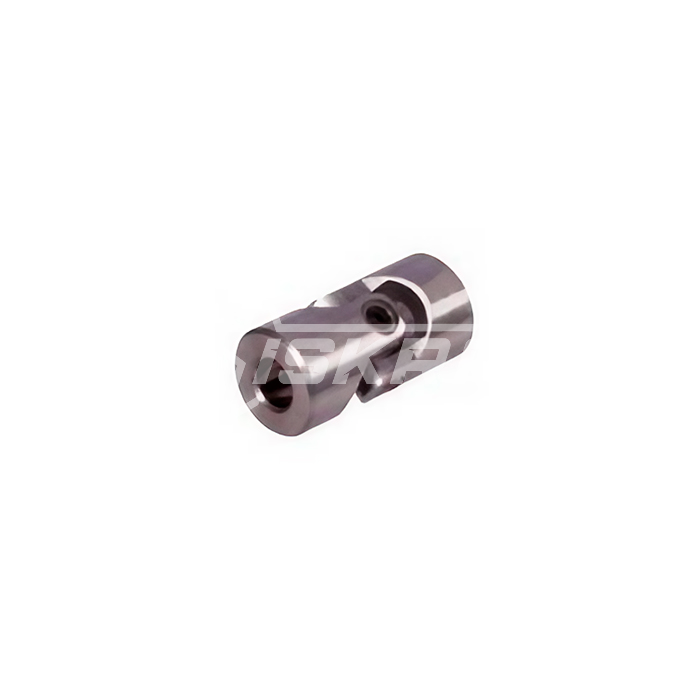

• Одинарные — до 30° угла, для лёгких нагрузок

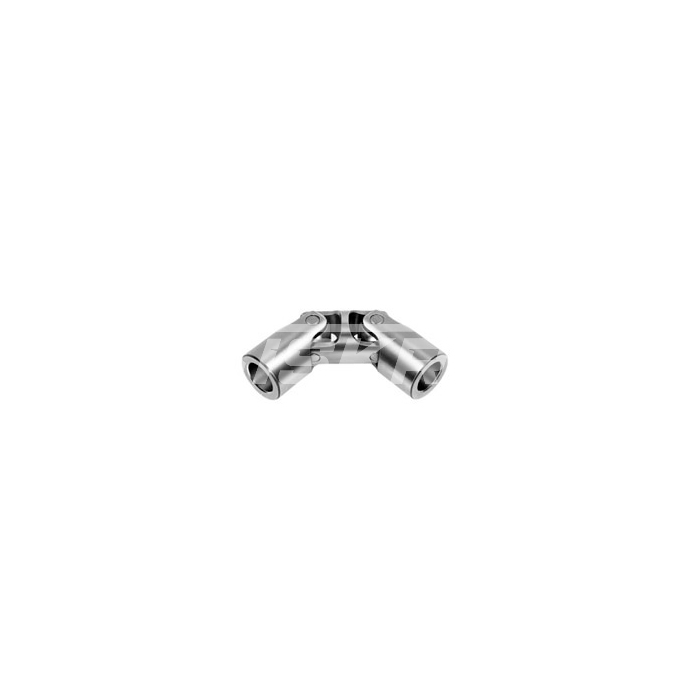

• Двойные — до 50–60° суммарного угла, применяются в грузовиках и спецтехнике
• С игольчатыми подшипниками — стандарт для автомобилей и станков
• С бронзовыми втулками — для тихоходных механизмов с большими нагрузками
• С эластичными элементами — снижают вибрацию в высокоскоростных приводах
• С фланцевым креплением — для быстрого монтажа

Применение в технике

Шарниры Гука используются:

• в карданных валах легковых и грузовых автомобилей (ГАЗ, КАМАЗ, УАЗ, Mercedes, MAN)
• в приводах сельхозтехники — тракторы МТЗ, комбайны, косилки
• в металлообрабатывающих станках (фрезерные, шлифовальные)
• в конвейерах и подъёмных механизмах
• в рулевом управлении некоторых спецмашин

В легковых автомобилях чаще встречаются двойные шарниры или ШРУСы (шарниры равных угловых скоростей), но в заднеприводных и полноприводных грузовиках классический шарнир Гука остаётся стандартом.

Расчёт и выбор шарнира

При подборе учитывают:

1. Крутящий момент (Н·м)
2. Максимальный угол излома (°)
3. Частота вращения (об/мин)
4. Режим работы (постоянный или с ударами)
5. Условия эксплуатации (пыль, влага, температура)

Например, для трактора МТЗ-82 с двигателем 80 л.с. при 2200 об/мин подбирают шарнир с моментом не менее 1200 Н·м и углом до 25°.

Установка и обслуживание

Ошибки монтажа — основная причина преждевременного износа:

• Вилки должны лежать в одной плоскости (допуск не более 1°)
• Крестовина устанавливается без перекосов
• Игольчатые подшипники заполняются смазкой ЛИТОЛ-24 или ЦИАТИМ-221 на весь срок службы
• При замене важно соблюдать фазировку двух шарниров на карданном валу

Средний ресурс при правильной эксплуатации — 150–300 тысяч км для автомобилей и 5000–10000 моточасов для сельхозтехники.

Признаки износа

О необходимости замены говорят:

• вибрация при разгоне
• стук в районе кардана
• люфт более 3–5 мм при покачивании вала
• вытекание смазки из-под манжет

Шарнир Гука остаётся простым, надёжным и недорогим решением для передачи вращения под углом. При правильном подборе и установке он служит десятилетиями, обеспечивая стабильную работу механизмов в самых разных условиях.
