Релейная защита и автоматика: как работает система РЗА на современных объектах

Современная энергетическая инфраструктура требует высокой степени надёжности, устойчивости и автоматизации. Одним из ключевых элементов, обеспечивающих бесперебойную работу электрических сетей, является релейная защита. Это комплекс технических решений, направленных на быстрое выявление и локализацию аварийных ситуаций — от коротких замыканий до перегрузок и нарушений симметрии фаз. Благодаря системам защиты и автоматики, повреждённые участки отключаются за доли секунды, что предотвращает масштабные сбои и сохраняет работоспособность всей энергосистемы.

Особое значение в этой сфере имеет российская компания ООО НПП «Микропроцессорные технологии», которая уже более двух десятилетий разрабатывает и производит передовое оборудование для релейной защиты и автоматики (РЗА). Её решения применяются на подстанциях, в промышленных энергосетях, на объектах ЖКХ и транспорта, обеспечивая высокую точность, быстродействие и соответствие современным стандартам цифровой энергетики.

Что такое релейная защита и какова её роль в энергосистемах

Релейная защита — это не просто набор реле, а сложная система мониторинга и управления, способная в автономном режиме диагностировать неисправности в электрической сети. Её основная задача — оперативно выявить отклонения от нормального режима работы (например, резкий рост тока или падение напряжения) и подать команду на отключение повреждённого участка.

Важно понимать, что релейная защита работает по принципу селективности: отключается только тот элемент, где произошла авария, а не вся сеть. Это позволяет минимизировать простои и сохранить подачу электроэнергии потребителям, не затронутым аварией. Например, при коротком замыкании на одной из фидерных линий подстанции, автоматика отключит только этот фидер, оставив в работе остальные.

Системы РЗА входят в состав общей автоматизации энергетических объектов и тесно интегрируются с диспетчерскими системами, такими как SCADA. Это позволяет не только оперативно реагировать на аварии, но и собирать данные для анализа, прогнозирования отказов и повышения эффективности эксплуатации оборудования.

Принципы работы релейной защиты

Функционирование РЗА основано на постоянном анализе электрических параметров: тока, напряжения, частоты, мощности и других. Датчики и трансформаторы тока/напряжения передают сигналы в микропроцессорные терминалы, которые в режиме реального времени сравнивают их с заданными уставками.

Если параметры выходят за допустимые пределы, система формирует команду на срабатывание выходного реле, которое, в свою очередь, подаёт сигнал на выключатель. Всё это происходит за время от 10 до 100 миллисекунд — в зависимости от типа защиты и критичности участка.

Ключевыми принципами, лежащими в основе релейной защиты, являются:

• Селективность — способность отключать только повреждённый участок, не затрагивая исправные элементы.
• Быстродействие — минимальное время срабатывания для предотвращения развития аварии.
• Надёжность — стабильная работа в любых условиях, включая экстремальные (перегрузки, КЗ, помехи).
• Чувствительность — способность реагировать на слабые сигналы, указывающие на начальные признаки повреждения.
• Резервирование — наличие дублирующих систем защиты на критически важных объектах.

Эти принципы реализуются как на аппаратном, так и на программном уровне. Современные терминалы РЗА — это микропроцессорные устройства с встроенным ПО, способные выполнять сложные алгоритмы анализа и принимать решения без участия оператора.

Основные виды релейной защиты

В зависимости от характера повреждений и типа защищаемого оборудования применяются различные виды защит. Компания ООО НПП «Микропроцессорные технологии» предлагает решения, охватывающие все основные направления РЗА.

К наиболее распространённым видам относятся:

1. Максимальная токовая защита (МТЗ) — реагирует на превышение тока сверх установленного порога. Применяется для защиты линий, трансформаторов и двигателей. Может быть выполнена с зависимой или независимой выдержкой времени.

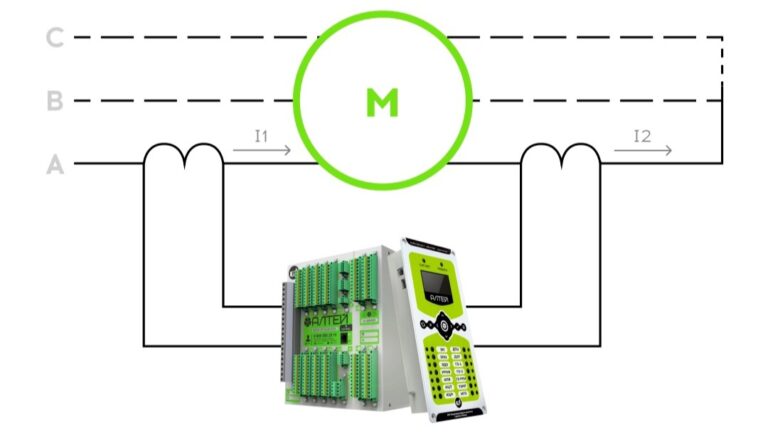

2. Дифференциальная защита — сравнивает токи на входе и выходе защищаемого объекта (например, трансформатора или шин). При появлении разницы, превышающей уставку, система срабатывает. Отличается высокой селективностью и быстродействием.
3. Направленная защита — учитывает не только величину тока, но и его направление. Это позволяет точно определить сторону повреждения и избежать ложных срабатываний в сложных сетях с двусторонним питанием.
4. Защита от замыканий на землю — особенно важна в сетях с изолированной или компенсированной нейтралью. Обнаруживает токи нулевой последовательности, возникающие при однофазных замыканиях.
5. Защита электродвигателей — комплексная система, включающая защиту от перегрузки, обрыва фазы, асимметрии, заклинивания ротора и перегрева. Часто используется в промышленных установках.
6. Частотная и напряжения защита — контролирует параметры сети, предотвращая аварии при резких колебаниях частоты или напряжения, которые могут возникнуть при нарушении баланса генерации и потребления.

Каждый из этих типов защиты может быть реализован как в виде отдельного устройства, так и в составе универсального терминала, способного выполнять несколько функций одновременно. Это позволяет сократить количество оборудования, упростить монтаж и повысить надёжность системы.

Особенности оборудования от ООО НПП «Микропроцессорные технологии»

ООО НПП «Микропроцессорные технологии» — один из ведущих российских разработчиков и производителей устройств релейной защиты. Компания специализируется на создании микропроцессорных терминалов, соответствующих международным стандартам (МЭК 61850, ГОСТ Р МЭК и др.) и адаптированных к условиям эксплуатации в отечественных энергосистемах.

Продукция компании отличается:

• Высокой помехоустойчивостью и надёжностью в сложных электромагнитных условиях.
• Гибкостью настройки уставок и логики работы.
• Поддержкой цифровых интерфейсов (Ethernet, RS-485, оптоволокно) для интеграции в АСУ ТП.
• Возможностью дистанционного управления и диагностики через веб-интерфейс.
• Русскоязычным программным обеспечением для настройки и мониторинга.

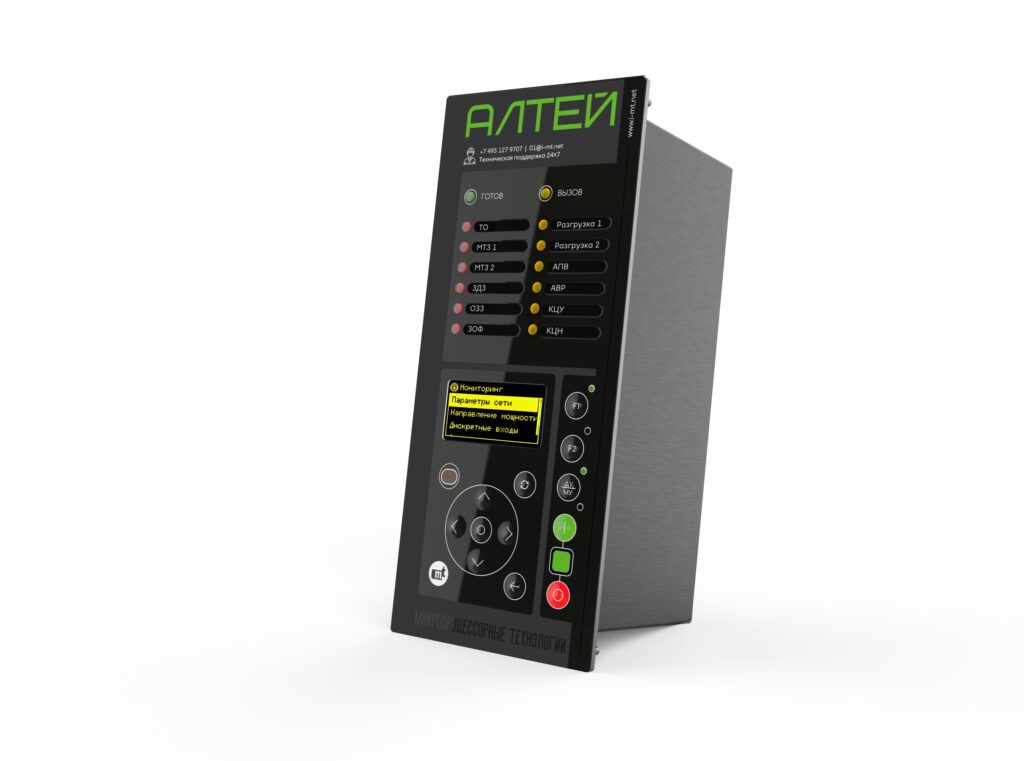

Среди популярных линеек продукции — терминалы серий МТ-100, МТ-200 и МТ-500, предназначенные для защиты линий, трансформаторов, шин, двигателей и других объектов. Устройства отличаются компактным исполнением, простотой монтажа и длительным сроком службы.

Преимущества цифровой релейной защиты

По сравнению с устаревшими электромеханическими и статическими реле, современные микропроцессорные системы предлагают ряд существенных преимуществ:

• Многофункциональность — одно устройство может выполнять десятки функций защиты, автоматики, измерения и самодиагностики.
• Гибкость настройки — параметры можно изменять программно, без перепайки или замены компонентов.
• Самодиагностика — терминалы постоянно контролируют своё состояние и сигнализируют о неисправностях.
• Архивирование событий — все аварии, изменения уставок и команды управления фиксируются с точной временной меткой.
• Интеграция в цифровые подстанции — поддержка протоколов IEC 61850 позволяет создавать полностью цифровые системы РЗА с обменом данными в реальном времени.

Благодаря этим возможностям, энергосистемы становятся более «умными», устойчивыми к сбоям и удобными в эксплуатации. Снижается вероятность человеческой ошибки, сокращаются время простоя и затраты на обслуживание.

Где применяются системы РЗА

Оборудование для релейной защиты, разработанное ООО НПП «Микропроцессорные технологии», используется на самых разных объектах:

• Электрические подстанции — как в составе централизованных систем, так и для локальной защиты отдельных присоединений.
• Промышленные предприятия — для защиты трансформаторов, двигателей, распределительных щитов и технологических линий.
• Жилищно-коммунальное хозяйство — на котельных, насосных станциях, тепловых пунктах.
• Транспортная инфраструктура — в метрополитене, на железнодорожных узлах, аэропортах.
• Возобновляемые источники энергии — ветровые и солнечные электростанции, где требуется точная синхронизация и защита от сетевых колебаний.

Благодаря универсальности решений, устройства компании легко адаптируются под задачи любого масштаба — от небольшой распределительной подстанции до крупного энергоузла.

Перспективы развития релейной защиты

Будущее РЗА связано с дальнейшей цифровизацией, использованием искусственного интеллекта и аналитики больших данных. Уже сегодня разрабатываются системы, способные не только реагировать на аварии, но и прогнозировать их возникновение на основе анализа тенденций в работе оборудования.

Такие «интеллектуальные» терминалы будут учитывать не только электрические параметры, но и температуру, вибрацию, состояние изоляции и другие факторы. Это позволит переходить от профилактического обслуживания к предиктивному — ремонтировать оборудование до того, как оно выйдет из строя.

ООО НПП «Микропроцессорные технологии» активно участвует в этих разработках, внедряя новые алгоритмы обработки сигналов, улучшая интерфейсы и расширяя функциональность своих устройств. Компания делает ставку на отечественные технологии, что особенно важно в условиях импортозамещения и повышения кибербезопасности критической инфраструктуры.

Заключение

Релейная защита — это неотъемлемая часть современной энергетики, обеспечивающая безопасность, надёжность и устойчивость электроснабжения. Благодаря развитию микропроцессорных технологий, системы РЗА становятся всё более точными, быстрыми и интеллектуальными.

ООО НПП «Микропроцессорные технологии» демонстрирует высокий уровень инженерной компетенции, предлагая решения, которые успешно конкурируют с международными аналогами. Их оборудование применяется на тысячах объектов по всей стране, подтверждая свою эффективность и долговечность.

Выбирая современные системы релейной защиты, предприятия и энергосбытовые компании инвестируют в стабильность своей работы, снижают риски аварий и повышают общую эффективность энергетических сетей.
