Шпунт Ларсена Л5-УМ: технические характеристики и применение в строительстве

В современном строительстве, особенно при возведении объектов на сложных грунтах или вблизи водоёмов, особую роль играют ограждающие конструкции, способные выдерживать значительные нагрузки и предотвращать осыпание грунта. Одним из наиболее эффективных решений в этой области является шпунт Ларсена Л5-УМ — модифицированная версия классического профиля, обладающая повышенной жёсткостью и несущей способностью. Этот вид металлических свай активно используется для устройства временных и постоянных ограждений котлованов, укрепления берегов, строительства подземных сооружений и других ответственных задач. Шпунт Ларсена Л5-УМ отличается увеличенным моментом инерции, что делает его особенно востребованным в условиях повышенных нагрузок.

Для организации строительных работ, связанных с устройством ограждений, важно понимать не только технические параметры профиля, но и особенности его применения, методы монтажа и доступные варианты поставки. В этой статье мы подробно рассмотрим конструктивные особенности, сферы использования и ключевые преимущества шпунта Л5-УМ, а также затронем аспекты выбора и приобретения такой продукции. Для тех, кто ищет надёжные источники поставок, информация о доступных каналах может быть полезной. Купить шпунт Ларсена можно в различных состояниях — новом, бывшем в употреблении или лежалом, что позволяет подобрать оптимальное решение с учётом бюджета и требований проекта.

Конструкция и особенности профиля Л5-УМ

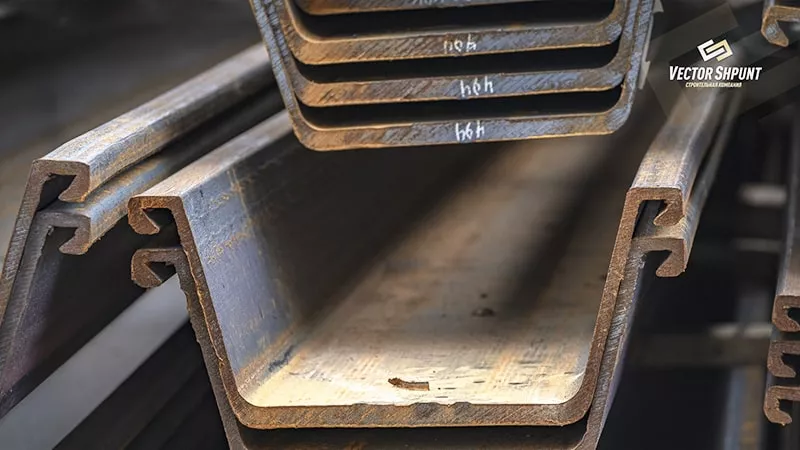

Шпунт Ларсена Л5-УМ представляет собой стальной профиль корытообразной формы, изготавливаемый методом холодного профилирования или горячей прокатки. Буквы «Л» обозначают тип — Ларсена, цифра «5» — номер профиля, а «УМ» — указывает на модифицированную конструкцию с увеличенным моментом инерции. Этот параметр определяет способность профиля сопротивляться изгибающим нагрузкам, что критически важно при работе в слабых, водонасыщенных или подвижных грунтах.

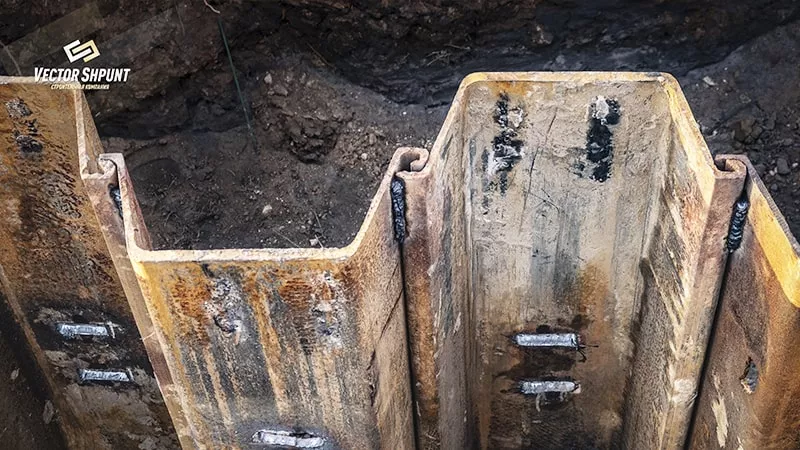

Конструкция профиля включает замковые соединения по боковым кромкам, которые обеспечивают плотное и надёжное сцепление соседних свай. Благодаря этому формируется сплошная стенка, способная воспринимать боковое давление грунта и препятствовать проникновению воды. Замки могут быть разных типов — в зависимости от производителя и требований к герметичности, но все они рассчитаны на многократное погружение и извлечение без потери прочности.

Материалом изготовления служит углеродистая сталь марок С255, С285 или С345, а также легированная сталь с добавлением меди для повышения коррозионной стойкости. Такие профили особенно востребованы при работе в агрессивных средах, например, в прибрежных зонах или на промышленных объектах.

Технические характеристики шпунта Л5-УМ

Для правильного выбора шпунта и расчёта ограждающей конструкции важно учитывать его основные технические параметры. Ниже приведены усреднённые характеристики профиля Л5-УМ:

• Высота профиля: 400 мм
• Толщина стенки: 12–16 мм (в зависимости от модификации)
• Масса погонного метра: от 130 до 180 кг/м
• Момент инерции: 3800–4500 см⁴/м (значительно выше, чем у стандартного Л5)
• Модуль упругости: соответствует требованиям ГОСТ и международных стандартов
• Длина свай: от 6 до 24 метров (возможна сварка для получения нужной длины)
• Площадь поперечного сечения: около 170–230 см²

Эти параметры позволяют использовать шпунт Л5-УМ в условиях, где стандартные профили (например, Л4 или Л5) могут не справиться с нагрузками. Повышенный момент инерции обеспечивает устойчивость конструкции при глубоких котлованах, высоком уровне грунтовых вод и в грунтах с низкой несущей способностью.

Сферы применения шпунтовых ограждений

Шпунт Ларсена Л5-УМ находит широкое применение в различных областях строительства и инженерных работ:

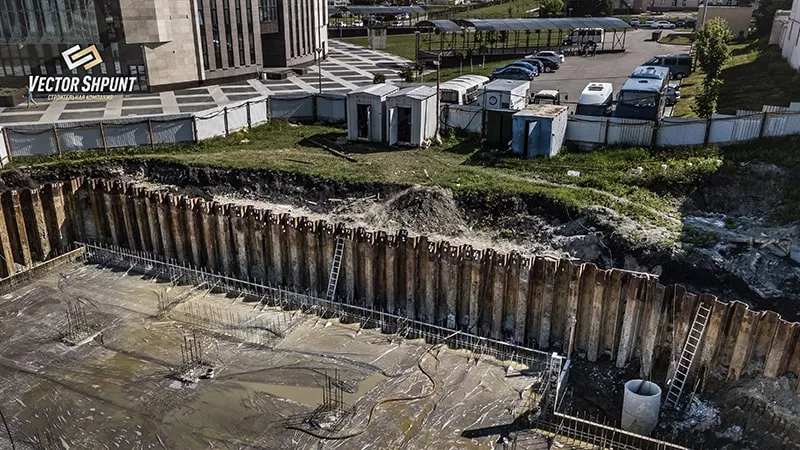

1. Ограждение котлованов — при строительстве подземных парковок, фундаментов высотных зданий, тоннелей и других объектов с глубоким заложением.
2. Укрепление берегов — для предотвращения размыва русел рек, озёр и морских побережий.
3. Строительство гидротехнических сооружений — дамб, причалов, набережных, водозаборов.
4. Временные ограждения на стройплощадках — при проведении ремонтных или аварийных работ.
5. Защита фундаментов — при реконструкции зданий в стеснённых городских условиях.
6. Сооружение противооползневых конструкций — на склонах и в зонах с нестабильными грунтами.

Благодаря своей прочности и герметичности, шпунтовые стенки из профиля Л5-УМ могут использоваться как временные, так и постоянные конструкции. В последнем случае они могут дополнительно обрабатываться антикоррозионными покрытиями и интегрироваться в общую гидроизоляцию сооружения.

Преимущества использования шпунта Л5-УМ

Выбор этого типа шпунта обусловлен рядом объективных преимуществ перед другими видами ограждающих конструкций:

• Высокая несущая способность — за счёт увеличенного момента инерции профиль выдерживает значительные изгибающие нагрузки.
• Долговечность — при правильном монтаже и эксплуатации срок службы может превышать 50 лет.
• Возможность многократного использования — бывший в употреблении шпунт после извлечения может быть повторно применён на других объектах.
• Быстрый монтаж — погружение выполняется с помощью вибропогружателей, копров или экскаваторов с гидромолотом, что ускоряет производство работ.
• Герметичность — при правильной сборке замковых соединений достигается высокая степень водонепроницаемости.
• Экономическая эффективность — особенно при использовании б/у или лежалого шпунта, который стоит значительно дешевле нового.
• Экологичность — сталь является экологически чистым и полностью перерабатываемым материалом.

Кроме того, шпунтовые ограждения не требуют большого объёма земляных работ и не нарушают структуру грунта в прилегающих зонах, что особенно важно в городской застройке.

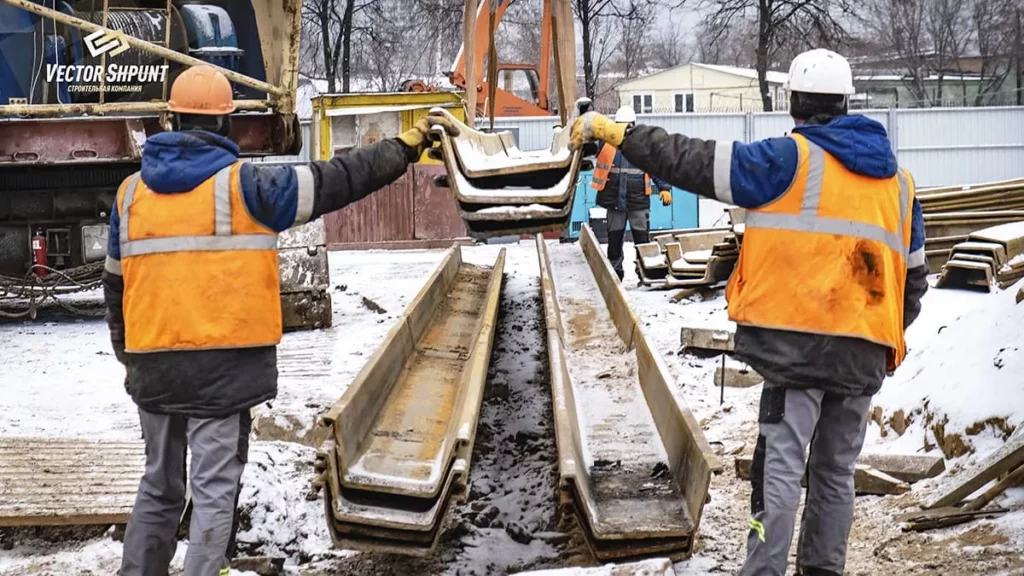

Методы погружения шпунтовых свай

Выбор метода монтажа зависит от типа грунта, глубины погружения, близости к существующим зданиям и требований к уровню шума и вибрации. Наиболее распространённые способы:

• Ударное погружение — с использованием копров и молотов. Эффективно на плотных грунтах, но создаёт сильную вибрацию и шум.
• Вибропогружение — наиболее распространённый метод, при котором свая вдавливается в грунт с помощью вибропогружателя. Отличается высокой скоростью и минимальным уровнем шума.
• Статическое вдавливание — применяется в условиях стеснённой застройки, где запрещено использование ударных или вибрационных нагрузок. Свая вдавливается с помощью гидравлических домкратов.
• Забуривание — используется на скальных или сильно уплотнённых грунтах. Предварительно бурится скважина, в которую затем устанавливается шпунт.

При проектировании ограждающей конструкции важно учитывать не только несущую способность профиля, но и технологические возможности монтажа на конкретном объекте.

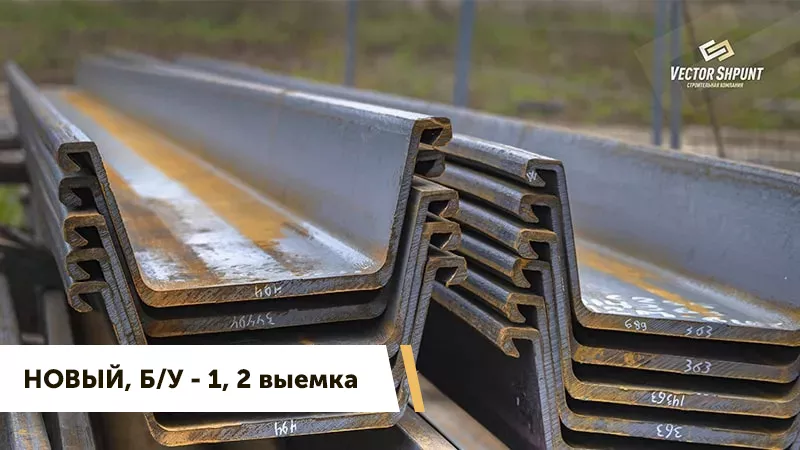

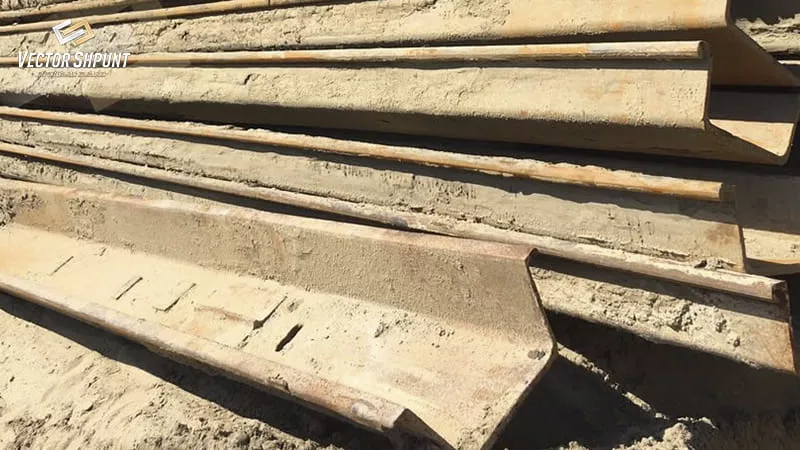

Состояния шпунта: новый, б/у и лежалый

При выборе шпунта Л5-УМ важно понимать, что он может поставляться в разных состояниях, что напрямую влияет на стоимость и срок службы:

• Новый шпунт — изготавливается по заказу, имеет полный ресурс и гарантию качества. Используется на ответственных объектах с длительным сроком эксплуатации.

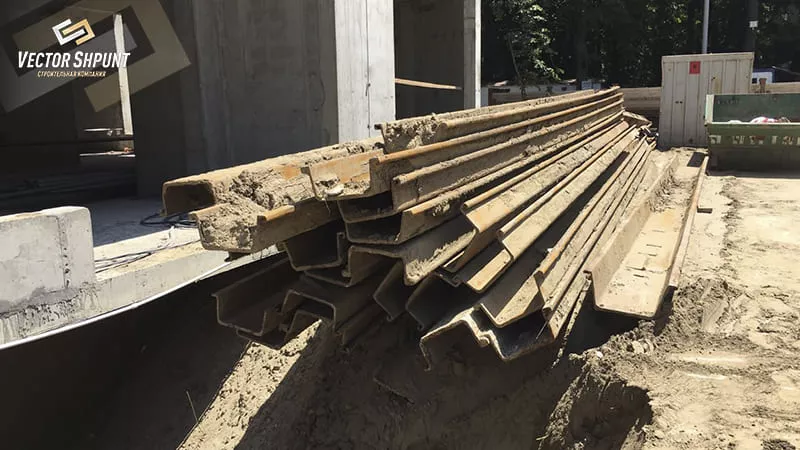

• Бывший в употреблении (б/у) — извлечённый после завершения строительных работ. Перед повторным использованием проходит осмотр, дефектовку и при необходимости ремонт. Состояние оценивается по количеству «выемок» (обычно 1–3).

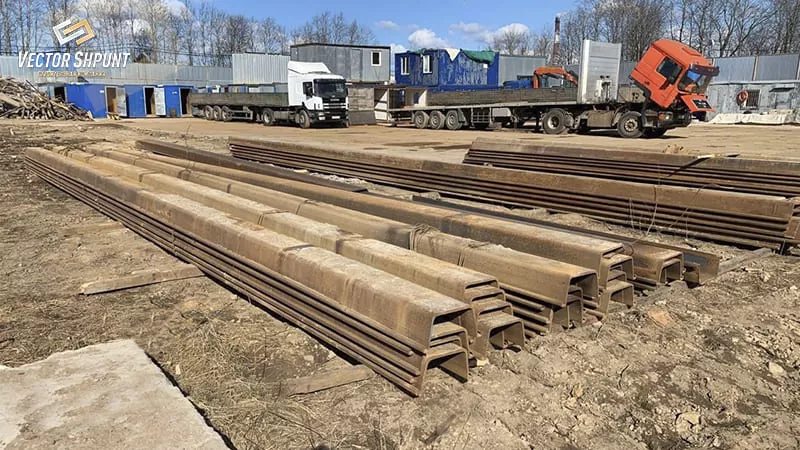

• Лежалый шпунт — ранее приобретённый, но не использованный. Может храниться на складе годами, но при правильных условиях хранения сохраняет свои свойства.

Использование б/у или лежалого шпунта позволяет снизить затраты на проект на 20–30%, что делает его привлекательным для временных ограждений или объектов с ограниченным бюджетом. Однако для постоянных конструкций рекомендуется использовать новый профиль.

Проектирование и расчёт ограждающих конструкций

Устройство шпунтового ограждения — это не просто механическое забивание свай, а сложный инженерный процесс, требующий расчёта нагрузок, выбора схемы крепления и определения глубины погружения. Проектирование включает:

• Инженерно-геологические изыскания
• Расчёт бокового давления грунта и грунтовых вод
• Определение глубины заделки шпунта в грунт
• Выбор схемы крепления (анкерная, ярусная, распорная)
• Расчёт устойчивости конструкции на опрокидывание и сдвиг

Для сложных объектов разрабатывается проект производства работ (ППР), который согласовывается с заказчиком и контролирующими органами. Грамотное проектирование позволяет избежать аварий, перерасхода материалов и простоев на стройплощадке.

Заключение

Шпунт Ларсена Л5-УМ — это надёжное и эффективное решение для устройства ограждающих конструкций в сложных геологических условиях. Его повышенные прочностные характеристики, долговечность и универсальность делают его одним из самых востребованных профилей в современном строительстве. Благодаря возможности использования как нового, так и бывшего в употреблении материала, шпунт Л5-УМ подходит как для масштабных инфраструктурных проектов, так и для локальных строительных задач.

Важно помнить, что успех применения шпунтовых ограждений зависит не только от качества самого профиля, но и от правильного расчёта, выбора метода монтажа и соблюдения технологических норм. Только комплексный подход, включающий инженерные изыскания, проектирование и квалифицированный монтаж, гарантирует надёжность и долговечность конструкции. При грамотном использовании шпунт Л5-УМ становится не просто временной опалубкой, а полноценным элементом инженерной защиты, обеспечивающим безопасность строительных работ и сохранность окружающей среды.
