Что такое подшипники и зачем они нужны: от истории до наших дней

Трудно найти механизм, в котором не было бы вращающихся или скользящих деталей. Там, где есть движение, неизбежно возникает трение — и именно для его снижения человечество придумало одно из самых универсальных технических решений. Сегодня без этих элементов не обходится ни один автомобиль, ни один станок, ни одна бытовая техника. Среди производителей, чья продукция заслужила репутацию надёжной, особого внимания заслуживают подшипники INA — немецкий бренд с многолетней историей и широкой линейкой решений для самых разных отраслей.

Немного истории: как всё начиналось

Идея уменьшить сопротивление между движущимися поверхностями возникла ещё в древности. Археологи обнаружили свидетельства того, что египтяне при строительстве пирамид подкладывали под тяжёлые блоки круглые брёвна — прообраз будущих роликовых элементов. Это простое решение радикально снижало усилие, необходимое для перемещения груза.

Первые прототипы современных конструкций появились в эпоху Возрождения. Леонардо да Винчи в своих рукописях описывал устройства с шарами, размещёнными между двумя кольцами, — почти точное описание шарикового варианта, который производят сегодня. Однако до практической реализации этой идеи прошли ещё столетия.

Промышленная революция XVIII–XIX веков дала мощный толчок развитию механики. Уже в 1794 году валлийский изобретатель Филипп Воган получил патент на шариковый механизм для осей экипажей. А в конце XIX столетия немецкий предприниматель Фридрих Фишер разработал метод шлифовки стальных шаров одинакового размера — и именно это открытие заложило фундамент современного массового производства.

Устройство и принцип работы

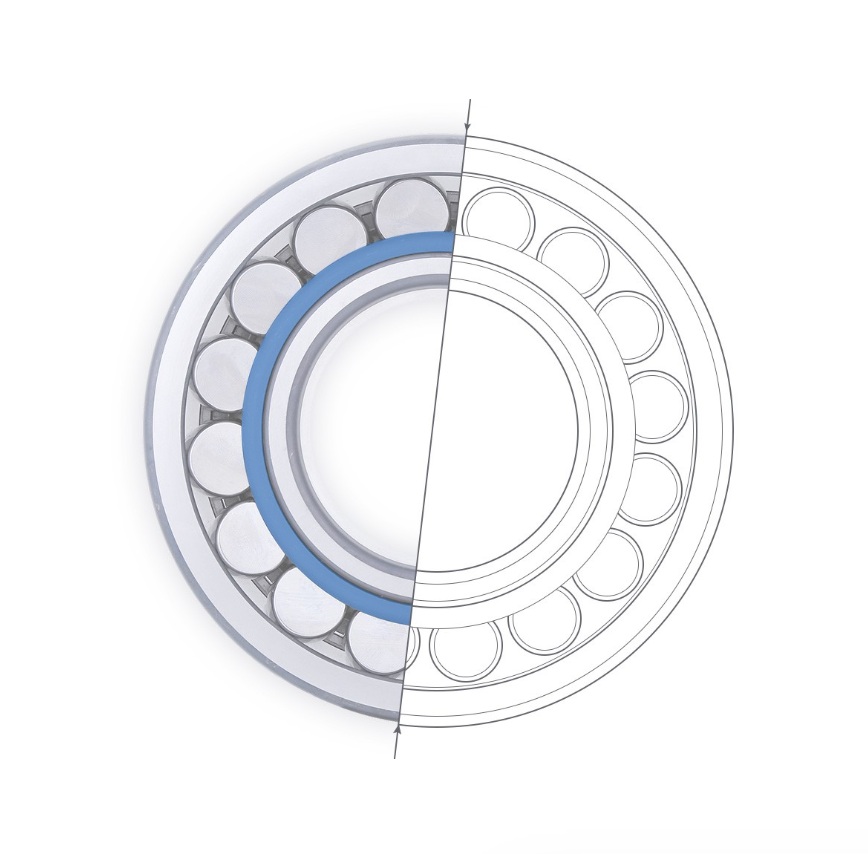

По своей сути такой элемент представляет собой опору для вращающегося вала или оси, которая воспринимает нагрузку и при этом позволяет детали двигаться с минимальными потерями на трение. Конструктивно большинство изделий состоит из нескольких основных частей: наружного и внутреннего колец, тел качения (шаров или роликов) и сепаратора, удерживающего тела качения на равном расстоянии друг от друга.

Принцип работы основан на замене скользящего контакта качением. Когда одна деталь катится по другой, потери на трение в десятки раз меньше, чем при скольжении. Сепаратор при этом решает сразу две задачи: предотвращает соприкосновение тел качения между собой и обеспечивает их равномерное распределение по дорожкам качения.

Материалы для изготовления подбираются исходя из условий эксплуатации. Большинство изделий делают из хромистой или нержавеющей стали. Для особых условий — высоких температур, агрессивных сред или требований к немагнитности — применяют керамику, полимеры или специальные сплавы.

Основные виды и их особенности

Классификация таких элементов весьма обширна. Выделяют несколько главных критериев деления: тип тел качения, направление воспринимаемой нагрузки и конструктивные особенности.

По типу тел качения различают:

• Шариковые — самые распространённые, хорошо работают при высоких скоростях и умеренных нагрузках;
• Роликовые цилиндрические — выдерживают значительные радиальные нагрузки, применяются в тяжёлом машиностроении;
• Конические роликовые — воспринимают как радиальные, так и осевые нагрузки, широко используются в автомобильных ступицах;
• Игольчатые — отличаются малым радиальным габаритом, незаменимы там, где пространство ограничено;
• Сферические — допускают перекос осей, что делает их востребованными в сельскохозяйственной и горнодобывающей технике;
• Упорные — предназначены исключительно для восприятия осевых нагрузок.

По конструкции выделяют открытые и закрытые варианты. Закрытые оснащены уплотнениями или защитными шайбами, которые удерживают смазку внутри и не дают загрязнениям проникнуть извне. Это особенно важно при работе в запылённых или влажных условиях.

Где применяются: от велосипеда до космоса

Сложно назвать отрасль, где подобные элементы не нашли бы применения. Автомобилестроение — одна из крупнейших сфер потребления: в одном легковом автомобиле насчитывается от 100 до 150 таких изделий разных типов и размеров. Они стоят в ступицах колёс, коробках передач, рулевых механизмах, генераторах и помпах системы охлаждения.

Станкостроение предъявляет особые требования к точности. Шпиндели металлообрабатывающих станков вращаются с частотой десятки тысяч оборотов в минуту, и от качества опорных элементов напрямую зависит точность обработки деталей. Здесь применяют высокоточные изделия специальных классов допуска.

Авиация и космонавтика — ещё одна требовательная сфера. Турбины авиационных двигателей работают в условиях экстремальных температур и колоссальных центробежных нагрузок. Для таких применений разрабатывают специальные жаростойкие варианты с особыми смазочными материалами.

В энергетике такие элементы установлены в турбинах электростанций, ветрогенераторах и насосном оборудовании. Медицинское приборостроение, пищевая промышленность, робототехника, железнодорожный транспорт — перечень можно продолжать бесконечно. Даже в обычном домашнем пылесосе или стиральной машине эти детали обеспечивают тихую и долговечную работу электродвигателей.

Как правильно выбрать и на что обратить внимание

Выбор конкретного изделия определяется рядом параметров. Прежде всего — характером и величиной нагрузки. Если нагрузка преимущественно радиальная, подойдут шариковые или цилиндрические роликовые варианты. При комбинированных нагрузках лучше рассмотреть конические роликовые или сферические модели.

Скорость вращения — ещё один ключевой критерий. Шариковые изделия в целом лучше переносят высокие скорости, тогда как роликовые предпочтительны при низких скоростях и больших нагрузках. Рабочая температура и среда эксплуатации определяют выбор материала и типа уплотнений.

Немаловажен и вопрос смазки. Большинство закрытых изделий поставляется с уже заложенной смазкой, рассчитанной на весь срок службы. Открытые варианты требуют периодического обслуживания — нанесения свежей смазки через установленные интервалы.

Качество и надёжность: почему важен производитель

На рынке представлена продукция сотен брендов — от бюджетных азиатских производителей до европейских и японских лидеров отрасли. Разница в качестве может быть колоссальной: изделия разных ценовых категорий при одинаковых обозначениях могут отличаться ресурсом в 5–10 раз.

Ведущие мировые производители — такие как SKF, FAG, NSK, Timken — десятилетиями формировали стандарты отрасли. Их продукция проходит многоступенчатый контроль качества, а геометрические параметры выдерживаются с микронной точностью. Именно эта точность и определяет ресурс работы механизма в целом.

Контрафактная продукция остаётся серьёзной проблемой. Поддельные изделия внешне практически неотличимы от оригинала, однако выходят из строя в разы быстрее и могут стать причиной аварии. Поэтому приобретать такие детали стоит исключительно у авторизованных дистрибьюторов, имеющих соответствующие сертификаты.

Тенденции развития отрасли

Современное машиностроение непрерывно ужесточает требования к точности, скорости и ресурсу опорных элементов. В ответ производители активно внедряют новые материалы и технологии. Керамические тела качения в стальных кольцах позволяют увеличить скорость вращения и снизить тепловыделение. Полимерные сепараторы заменяют металлические там, где важна бесшумность или немагнитность.

Активно развивается направление «умных» изделий — со встроенными датчиками температуры, вибрации и частоты вращения. Такие решения используются в системах предиктивного обслуживания: они сигнализируют о приближающемся износе ещё до того, как оборудование выйдет из строя. Это снижает затраты на ремонт и предотвращает незапланированные простои производства.

Таким образом, от простых деревянных катков древних строителей до высокоточных сенсорных решений Industry 4.0 — путь этой технологии наглядно отражает прогресс человеческой инженерной мысли. И сегодня, несмотря на появление магнитных и воздушных опор, традиционные конструкции по-прежнему остаются основой подавляющего большинства механизмов по всему миру.
