Уровни коммутаторов L1, L2, L3 и L4: отличия и рекомендации по выбору

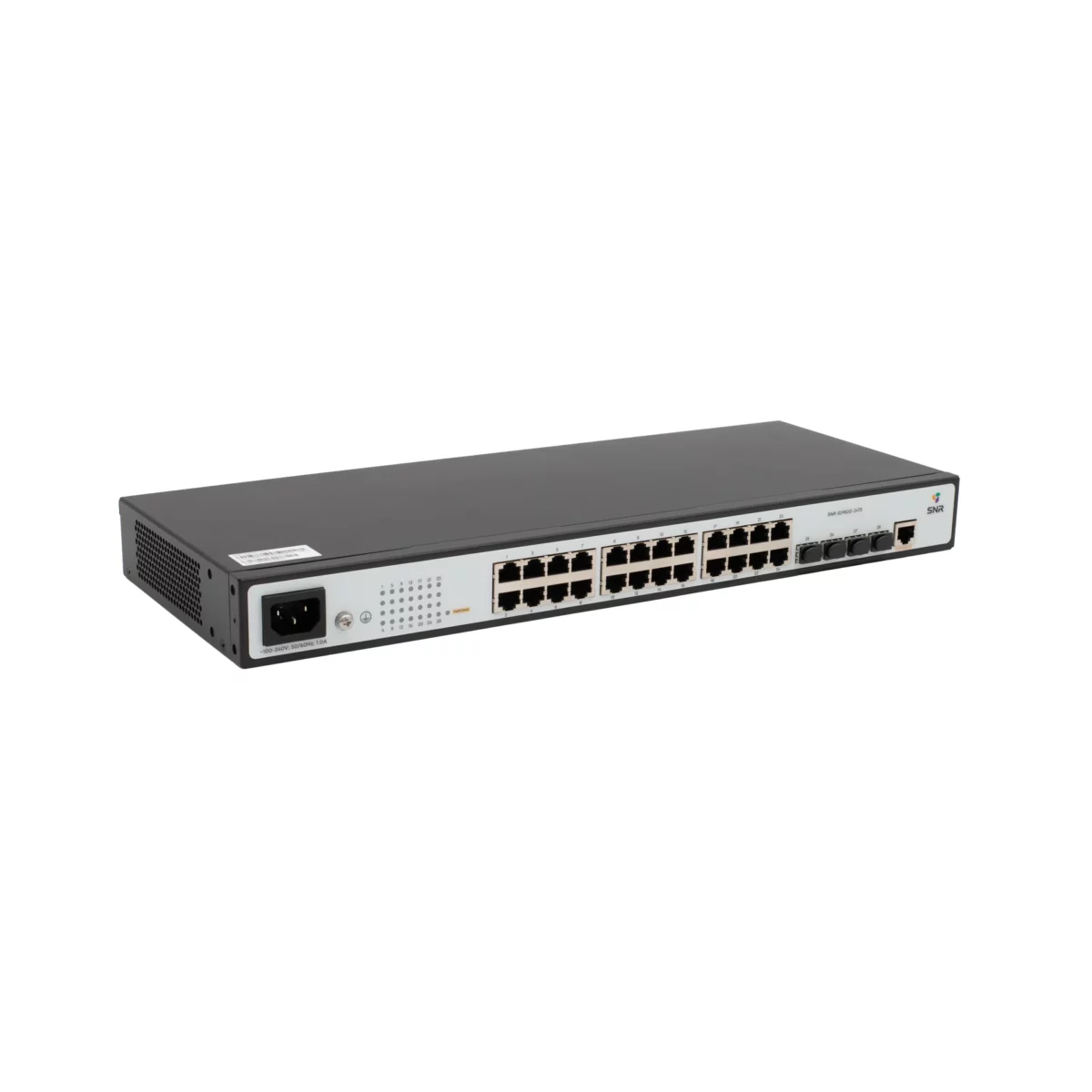

Когда выбирают сетевое оборудование, один из самых частых вопросов — что такое L1, L2, L3 в сетях и на каком уровне модели OSI работает коммутатор. В описаниях встречаются коммутаторы L1, L2, коммутатор уровня L3 и L4, и из-за этого кажется, будто речь идет о совершенно разных типах устройств. На самом деле уровни коммутаторов показывают, какие данные умеет анализировать оборудование: физический сигнал, MAC-адрес, IP-пакет или транспортный порт. Если вам нужен подходящий коммутатор под уровень доступа, агрегации или ядра, важно смотреть не только на число портов, но и на функции коммутации, маршрутизации и управления трафиком.

Что такое уровень коммутатора

Под формулировкой уровень коммутатора обычно понимают, с каким слоем модели OSI работает устройство.

Если упростить, картина выглядит так:

• уровень L1 — физическая передача сигнала и битов;

• уровень L2 — коммутация кадров в пределах локального сегмента по MAC-адресам;

• уровень L3 — маршрутизация и пересылка трафика между подсетями по IP;

• уровень L4 — обработка трафика с учетом TCP/UDP-портов и параметров соединения.

Чем выше уровень, тем больше параметров пакета и соединения устройство способно обрабатывать. Поэтому вопрос на каком уровне работает коммутатор всегда связан с тем, какие задачи нужно решать в сети: просто передавать кадры, разделять VLAN или связывать разные подсети.

Уровень L1: физический слой сети

Уровень L1 — это самый базовый слой. Здесь происходит передача сигнала по медной линии, оптике или другому физическому каналу. На этом уровне устройство не анализирует MAC, IP и не понимает, куда именно идет трафик на логическом уровне.

Поэтому коммутатор L1 в привычном корпоративном смысле используется редко. Обычно речь идет о физической коммутации, специализированных матрицах или решениях, где важна сама передача сигнала. Для офисной ЛВС, кампусной сети или стандартной Ethernet-инфраструктуры уровень L1 — это скорее основа среды передачи, чем инструмент интеллектуальной обработки трафика.

Коммутатор уровня 2: что это и как он работает

Наиболее распространенный класс оборудования — коммутатор уровня 2. Если отвечать на запросы l2 коммутатор что это, что такое L2, L2 это, коммутатор второго уровня, то ответ будет простым: это switch, который работает на канальном уровне OSI и принимает решения на основе MAC-адресов.

Как устроена L2-коммутация

L2 коммутатор это устройство, которое:

• изучает MAC-адрес источника;

• формирует таблицу соответствия MAC-адресов и портов;

• направляет кадр только на нужный порт;

• поддерживает VLAN, trunk, STP и другие функции канального уровня.

Именно поэтому L2 сеть хорошо подходит для подключения пользователей, IP-телефонов, камер, точек доступа и рабочих станций. В такой схеме передача данных идет внутри одного сегмента или нескольких VLAN без сложной маршрутизации между подсетями. Если говорить проще, L2 сеть — это локальная сеть, где основной акцент сделан на быструю и стабильную коммутацию кадров.

Где используется коммутатор 2 уровня

Коммутаторы L2 обычно применяются:

• на уровне доступа;

• в небольших и средних офисах;

• в сегментах видеонаблюдения;

• в локальных вычислительных сетях;

• там, где нужен понятный и экономичный switch.

Сети уровня L2 чаще всего используются в access-сценариях, где не требуется маршрутизация между большим количеством подсетей.

Коммутатор уровня L3: что это и зачем он нужен

L3 коммутатор — это устройство, которое умеет не только коммутировать трафик по MAC, но и выполнять маршрутизацию по IP.

Что умеет коммутатор 3 уровня

Коммутатор уровня L3 позволяет:

• маршрутизировать трафик между VLAN;

• разделять сеть на подсети;

• использовать статические маршруты;

• применять ACL и политики доступа;

• строить более масштабируемую архитектуру.

Если L2 работает в рамках канального сегмента, то уровень L3 сети отвечает за связь между разными сегментами. Поэтому сеть L3 нужна там, где уже есть отдельные VLAN для сотрудников, серверов, телефонии, Wi-Fi, систем безопасности или производственных зон.

На практике коммутатор 3 уровня часто ставят на агрегации или в ядре. В этом смысле его можно рассматривать как высокопроизводительное устройство для внутренней маршрутизации, тогда как роутер чаще используется для внешних соединений, WAN-каналов, VPN и выхода в интернет.

Чем отличается L2 и L3 коммутатор

Если говорить кратко, отличие L2 от L3 заключается в уровне обработки трафика. Коммутатор L2 работает с Ethernet-кадрами и MAC-адресами, обеспечивая передачу данных внутри одного сегмента сети. Коммутатор L3 дополнительно анализирует IP-адреса и поддерживает маршрутизацию, поэтому может связывать между собой разные VLAN и подсети.

Практическая разница L2 и L3

Если смотреть на сеть с точки зрения задач, то различия у L2 и L3 сетей выглядят так:

• в L2-сегменте устройства обмениваются кадрами внутри одной сети;

• в L3-схеме трафик может ходить между разными подсетями;

• L2 чаще используется на доступе;

• L3 — на агрегации и в ядре.

Иными словами, речь идет о выборе между простой логикой канального уровня и более сложной схемой сети, в которой трафик маршрутизируется по IP между VLAN и подсетями.

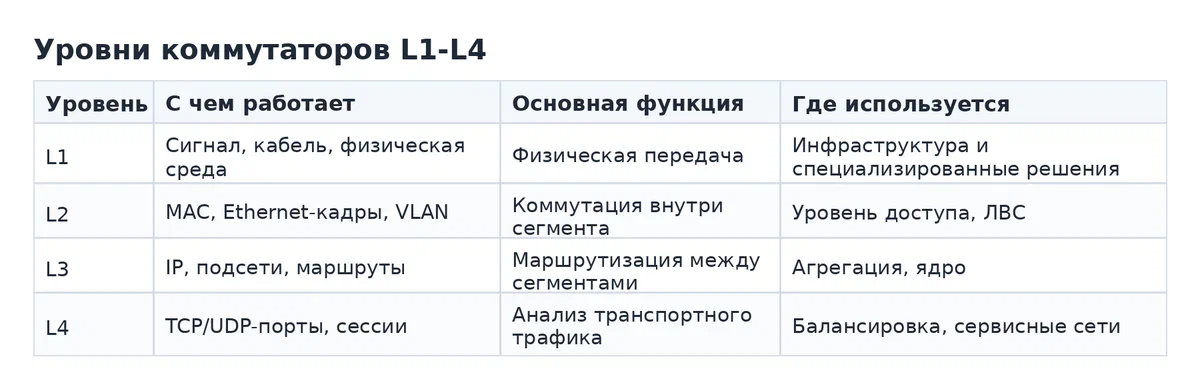

Таблица сравнения L1, L2, L3 и L4

Эта таблица хорошо показывает, на каком уровне OSI работает коммутатор и почему разные устройства подходят под разные сценарии эксплуатации.

Что такое коммутатор L4

Коммутатор L4 встречается заметно реже, чем L2 или L3. Обычно под ним понимают устройство, которое анализирует транспортный уровень: TCP/UDP-порты, состояние соединения, тип сессии, направление потока.

Как правило, к уровням L3 и L4 обращаются при описании сервисных сетей, балансировки нагрузки и механизмов распределения трафика.

Для обычной офисной сети такие функции чаще всего избыточны. Но в дата-центрах, приложениях с высокой нагрузкой и сложных сервисных схемах L4-логика помогает точнее управлять трафиком.

Как выбрать: L2 или L3

При выборе между L2 и L3 ключевое значение имеет сетевая архитектура и требуемый уровень маршрутизации.

Когда достаточно L2

Выбирайте коммутатор второго уровня, если:

• сеть небольшая или средняя;

• основная задача — подключение конечных устройств;

• маршрутизация выполняется отдельным роутером или firewall;

• достаточно VLAN и базового управления трафиком.

Когда нужен L3

Выбирайте коммутатор уровня L3, если:

• в сети несколько VLAN и подсетей;

• требуется межвлановая маршрутизация;

• строится уровень агрегации;

• важны ACL, IP routing и масштабируемость;

• нужно сократить зависимость от отдельного маршрутизатора внутри ЛВС.

Именно поэтому в современной корпоративной сети часто используют связку: коммутаторы L2 на уровне доступа и L3 коммутатор на агрегации или в ядре.

Что важно запомнить

В упрощенном виде распределение ролей выглядит так: L1 отвечает за физическую передачу сигнала, L2 — за коммутацию Ethernet-кадров по MAC-адресам в пределах сегмента или VLAN, L3 — за IP-маршрутизацию между подсетями, а L4 — за обработку транспортных параметров трафика.

Соответственно, основное отличие L2 от L3 состоит в том, что L2 используется для передачи трафика внутри одного сегмента/VLAN, а L3 — для связи между разными сегментами и подсетями. В небольшой локальной сети L2 часто бывает достаточно, если маршрутизация не требуется или вынесена на отдельное устройство; для более сложной и распределенной инфраструктуры обычно выбирают L3-коммутатор.
