Как устроен Дворцовый мост в Санкт-Петербурге

0

Свое название построенный в 1912–1916 годах мост получил по находящимся рядом с ним Зимнему дворцу и Дворцовой набережной. К 2008 году Дворцовый мост исчерпал свой ресурс и с 21 октября 2012 года всего за год был полностью реконструирован.

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №1 - BigPicture.ru

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №2 - BigPicture.ru
В 2 часа ночи, созвонившись с встречающими, бросаю машину возле Ростральных колонн и иду к мосту.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №3 - BigPicture.ru
В километре от Дворцового моста подсвечивается Петропавловская крепость. Кстати, можно наблюдать очень интересный оптический эффект — с Дворцового моста крепость кажется существенно дальше, чем Дворцовый мост с пляжа Петропавловки.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №4 - BigPicture.ru
Спускаюсь вовнутрь через огороженную решеткой лестницу.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №5 - BigPicture.ru
Прохожу по небольшому коридору и вижу нависающую громадину крыла моста. Длина моста 250 м, а длина пролета — 39 метров. Старые крылья пришли в аварийное состояние и были полностью реконструированы. На реконструкцию Дворцового моста израсходовали около 1500 тонн нового металла, был заменен старый и постоянно ломающийся шестеренчатый привод на гидравлический.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №6 - BigPicture.ru
После торжественной сдачи моста 19 октября 2013 года техникам необходимо донастроить систему наведения.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №7 - BigPicture.ru

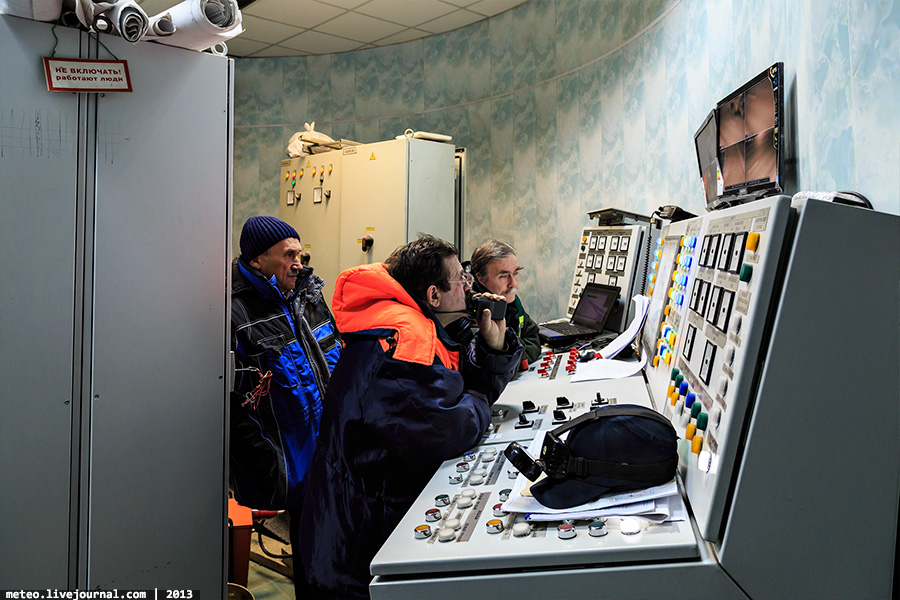

Наведение моста управляется через небольшой пульт с сенсорным экраном. К сожалению, вся электроника иностранного производства.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №8 - BigPicture.ru
Весь мост может быть сведен и разведен за три минуты. Мостостроители никогда не говорят «свести мост», употребляя вместо этого выражение «навести пролет».
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №9 - BigPicture.ru
Пульт управления насосной станцией.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №10 - BigPicture.ru

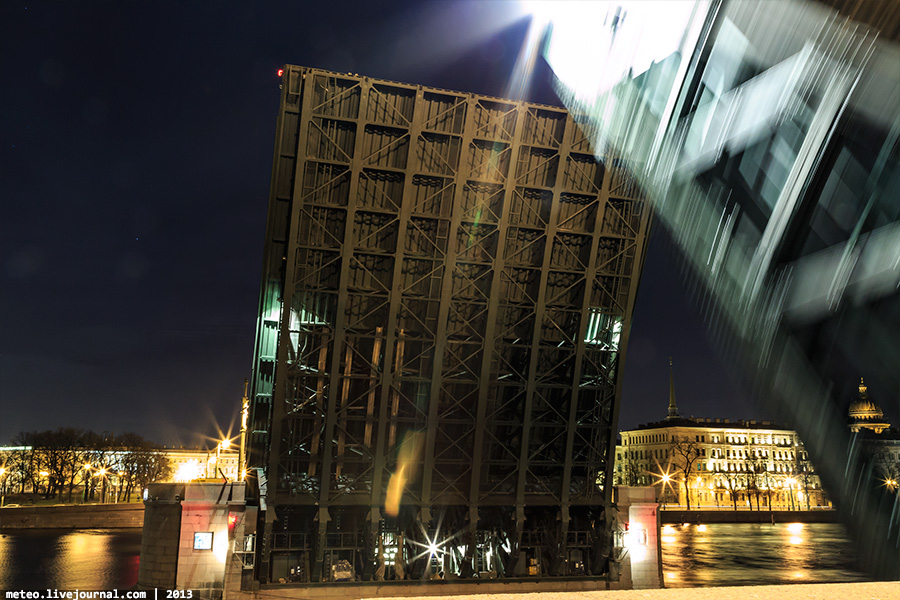

Крылья моста поднимаются на 61°. Максимально допустимый угол поднятия — 69°. После поднятия крыло подпирается подклинивающим механизмом.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №11 - BigPicture.ru
Компьютер управления видеонаблюдением и технологическая схема наводки крыла.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №12 - BigPicture.ru
В эту ночь в городе дул ветер с порывами до 16 м/c. При сильном ветре колебания могут доходить до 1,5 м. График колебаний верхней части моста виден на ноутбуке.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №13 - BigPicture.ru
Пульт управления системой наведения.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №14 - BigPicture.ru
Как и у всякого хитрого пульта, здесь есть небольшой тайничок для заначки.

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №15 - BigPicture.ru

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №16 - BigPicture.ru

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №17 - BigPicture.ru

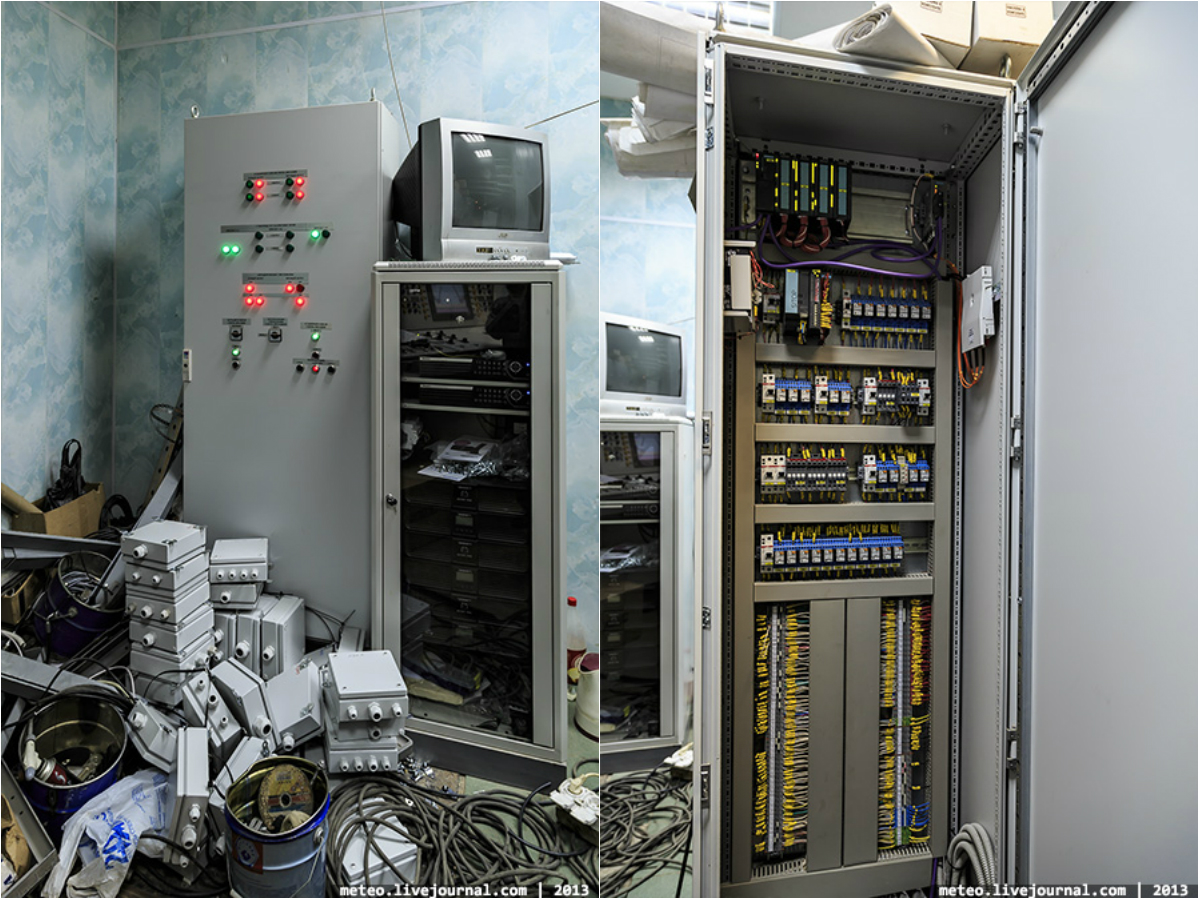

Шкаф управления створочными и габаритными огнями, а также стойка системы видеонаблюдения.

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №18 - BigPicture.ru

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №19 - BigPicture.ru

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №20 - BigPicture.ru

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №21 - BigPicture.ru

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №22 - BigPicture.ru

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №23 - BigPicture.ru
С пролета может упасть до 100 кг мусора.

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №24 - BigPicture.ru

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №25 - BigPicture.ru
Противовес опускает и держит пролет, а противовес удерживает подклинивающий механизм, который расположен в колодце на глубине до 6,0 метров ниже ординара воды в Неве.

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №26 - BigPicture.ru

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №27 - BigPicture.ru

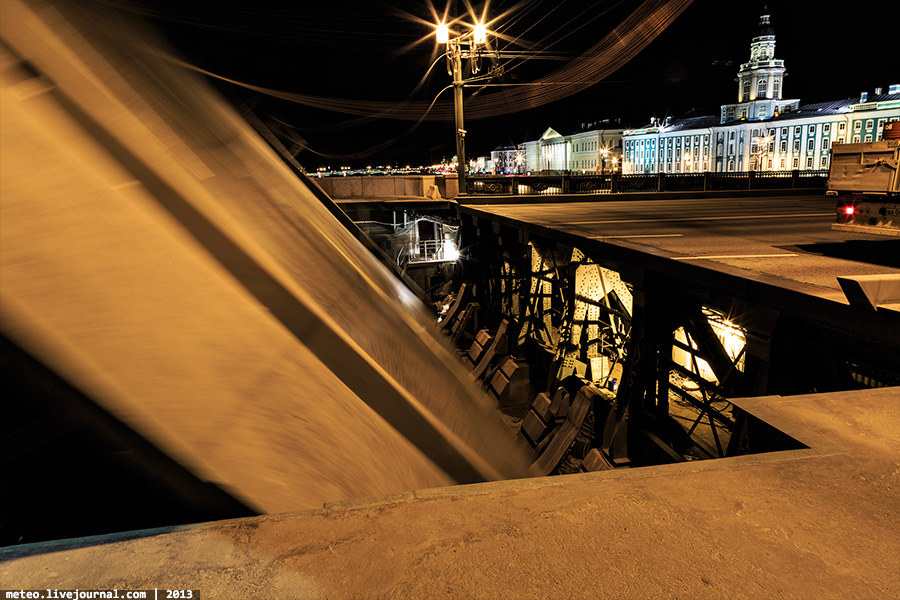

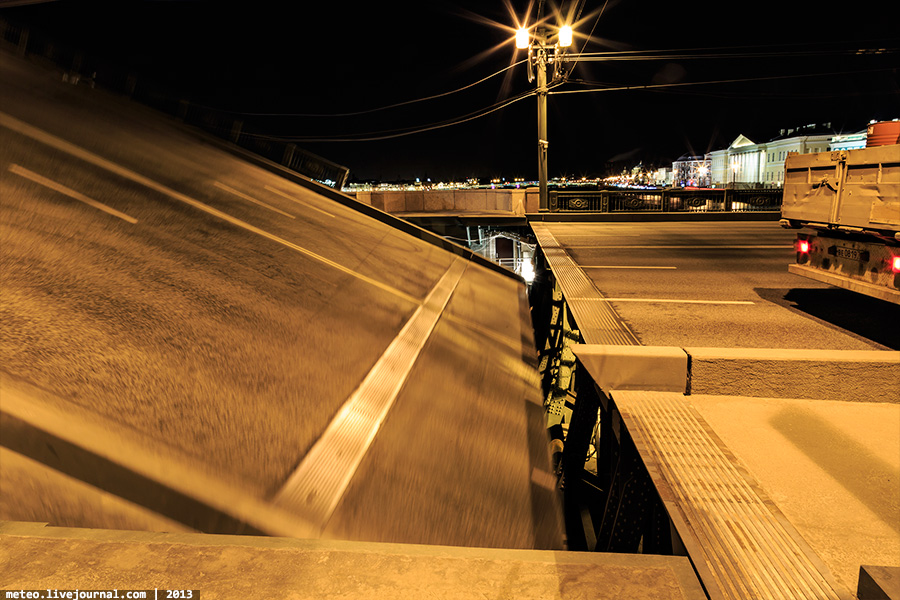

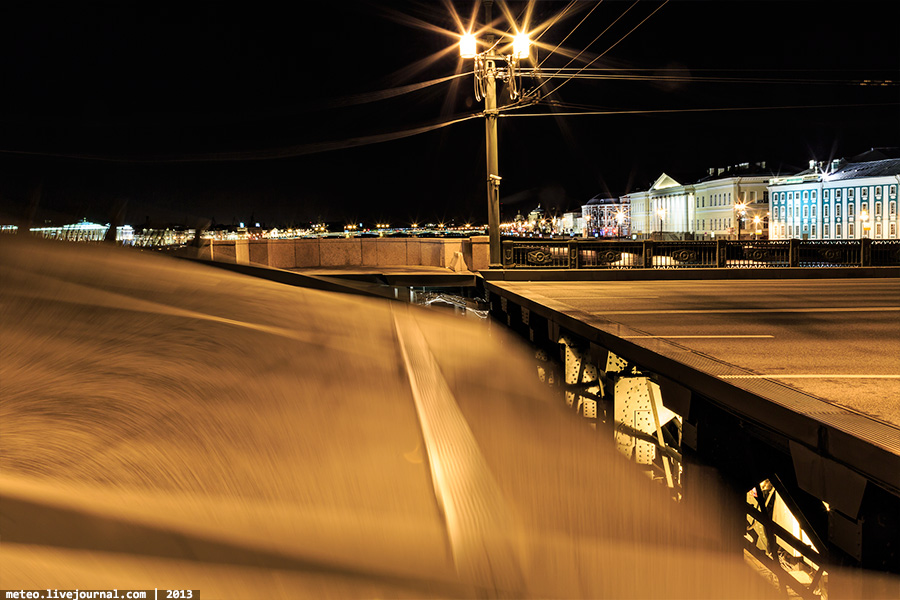

За 15 секунд мост проходит достаточно большое расстояние, чтобы смазать фотографию.

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №28 - BigPicture.ru

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №29 - BigPicture.ru

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №30 - BigPicture.ru
Трубопроводы гидроцилиндров подъема противовеса.

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №31 - BigPicture.ru

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №32 - BigPicture.ru

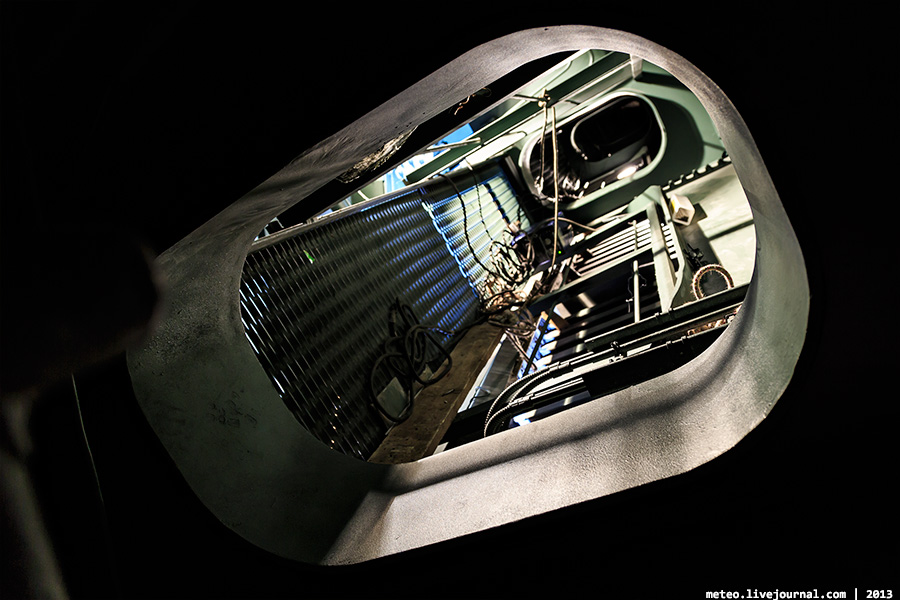

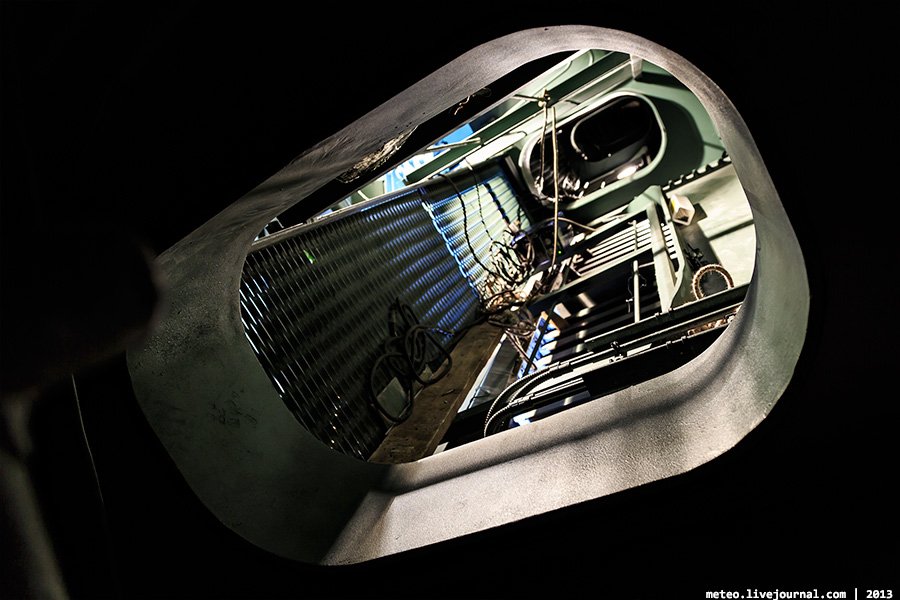

Пробираюсь сквозь узкую галерею.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №33 - BigPicture.ru
За металлической конструкцией — проезжая часть шириной 22 метра. Видны трубопроводы гидроцилиндров опорных стоек, на которые сажается противовес, чтобы разгрузить крыло.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №34 - BigPicture.ru
И упавшие троллейбусные провода.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №35 - BigPicture.ru
Сварщик пока отдыхает, работы у него сегодня не предвидится.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №36 - BigPicture.ru
Вдали видны гидроцилиндры подъема диаметром 500 мм. Опять, к сожалению, иностранного производства.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №37 - BigPicture.ru

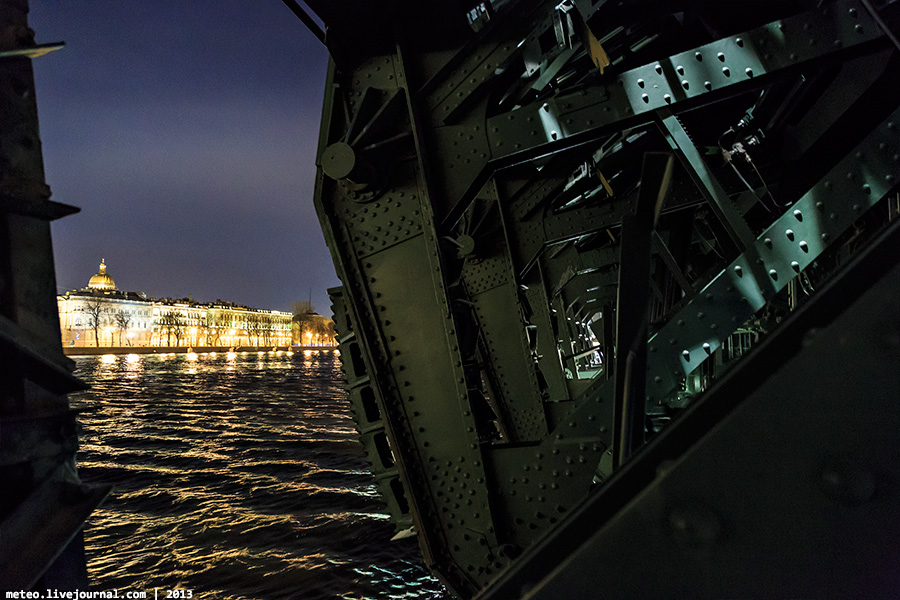

Сквозь металлические фермы виден Исаакиевский собор и Адмиралтейская набережная.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №38 - BigPicture.ru
Видны остатки старого электромеханического шестеренчатого механизма подъема.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №39 - BigPicture.ru

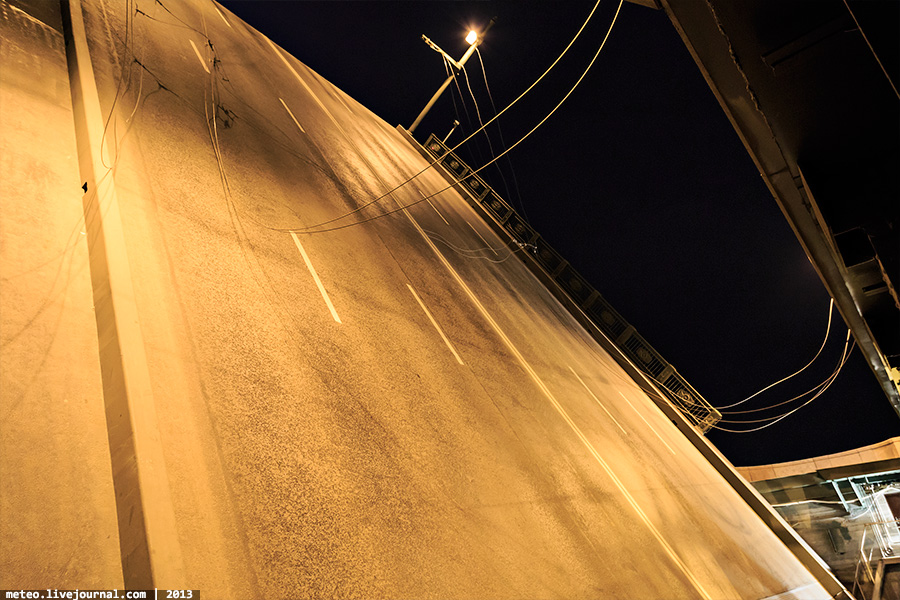

Взгляд ввысь на пролет.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №40 - BigPicture.ru
И вбок.

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №41 - BigPicture.ru

Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №42 - BigPicture.ru
Из центра управления есть выход к Неве, на маленький балкончик.
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №43 - BigPicture.ru
С которого удобно снимать виды на окружающую красоту…
Фотография: Как устроен Дворцовый мост в Санкт-Петербурге №44 - BigPicture.ru
Дует очень сильный ветер, и дождь мажет все фотографии и окончательно прогоняет меня с улицы домой.
