Как выбрать канализационный люк для колодца — классификация и требования

Инженерные коммуникации городской инфраструктуры требуют надёжной защиты от несанкционированного доступа и внешних воздействий. Колодцы канализационных, водопроводных, газовых и электрических сетей закрываются специальными крышками, которые должны выдерживать значительные нагрузки и обеспечивать безопасность эксплуатации. Правильный выбор конструкции определяет долговечность системы и исключает аварийные ситуации.

При подборе изделия учитывают место установки, интенсивность движения транспорта, климатические условия и требования нормативных документов. Качественный люк чугунный соответствует стандартам ГОСТ, имеет сертификаты и проходит испытания на прочность перед поступлением в продажу.

Классификация по классам нагрузки

Основной критерий разделения изделий — допустимая весовая нагрузка, которую они способны выдержать без деформации. Стандарт EN 124 устанавливает шесть классов в зависимости от условий эксплуатации. Каждый класс обозначается буквой и соответствует определённым зонам применения.

Класс A15 рассчитан на нагрузку до 1,5 тонн и используется в пешеходных зонах, парках, на газонах. Класс B125 выдерживает до 12,5 тонн, подходит для тротуаров и парковок легкового транспорта. Класс C250 с нагрузкой до 25 тонн применяется на обочинах дорог и в местах движения грузовых автомобилей.

Класс D400 — наиболее распространённый для городских магистралей, выдерживает 40 тонн. Класс E600 используется на территориях промышленных предприятий и складов с тяжёлой техникой, нагрузка до 60 тонн. Класс F900 предназначен для аэропортов, портов и других объектов с экстремальными нагрузками до 90 тонн.

Конструктивные особенности

Изделия состоят из корпуса (рамы) и крышки. Рама устанавливается в верхней части колодца и фиксируется в бетонном основании. Крышка закрывает отверстие и может быть съёмной или откидной. Между элементами предусмотрен зазор для компенсации температурных расширений.

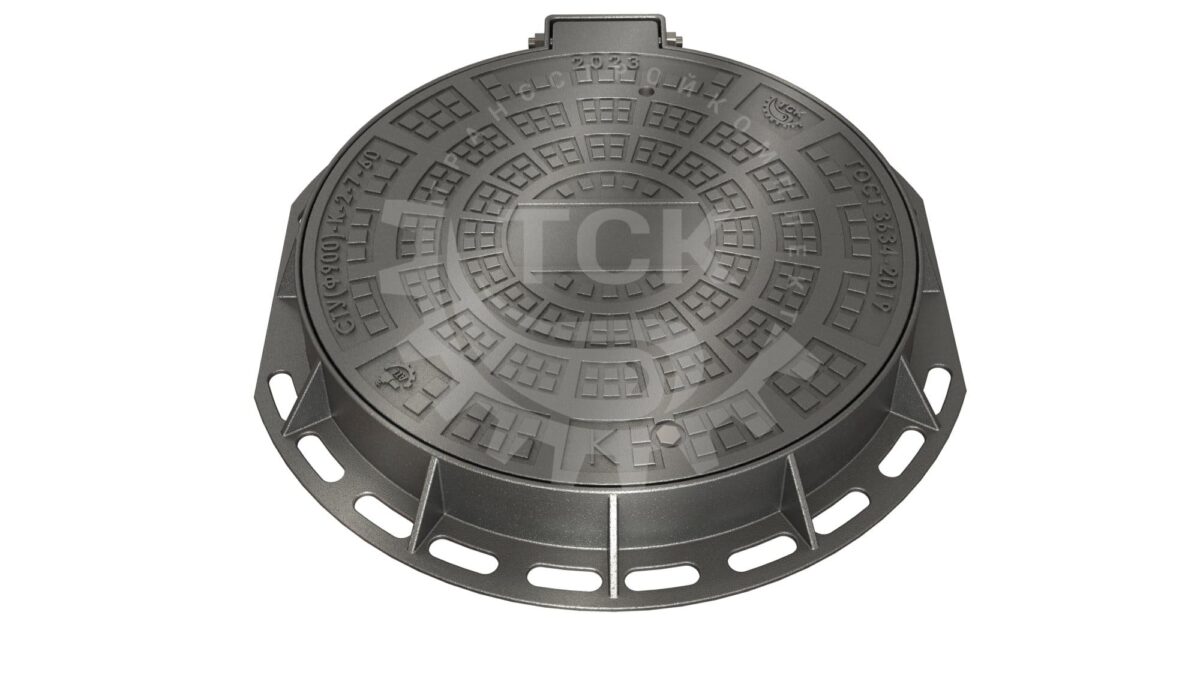

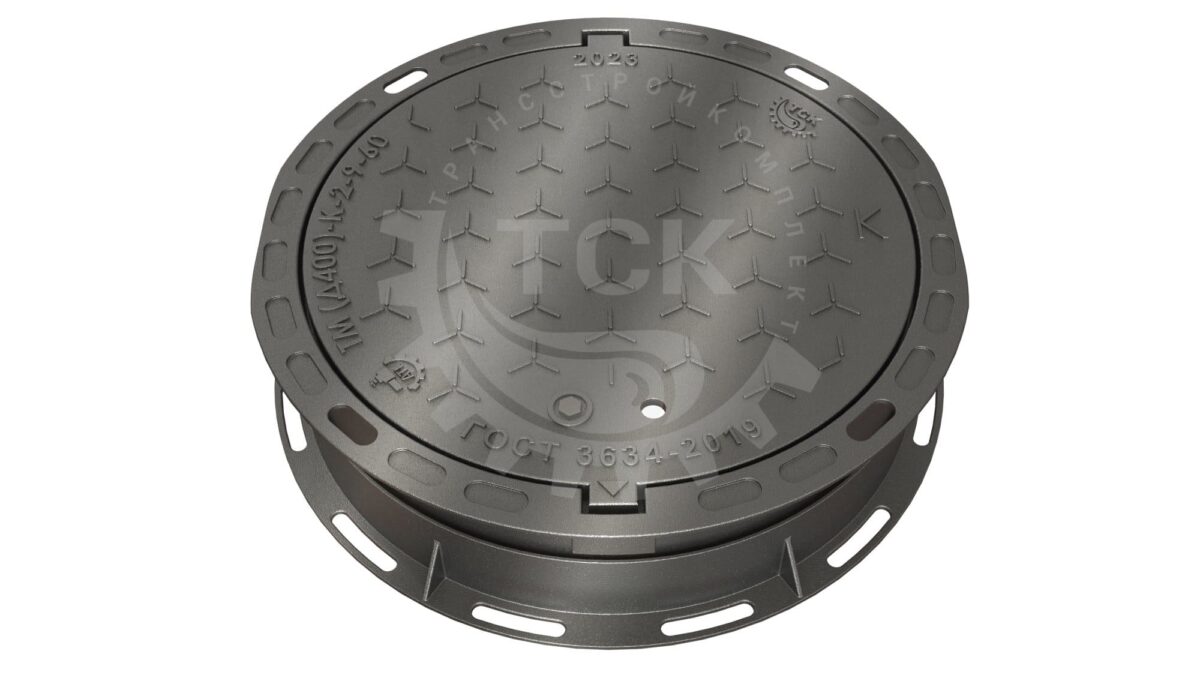

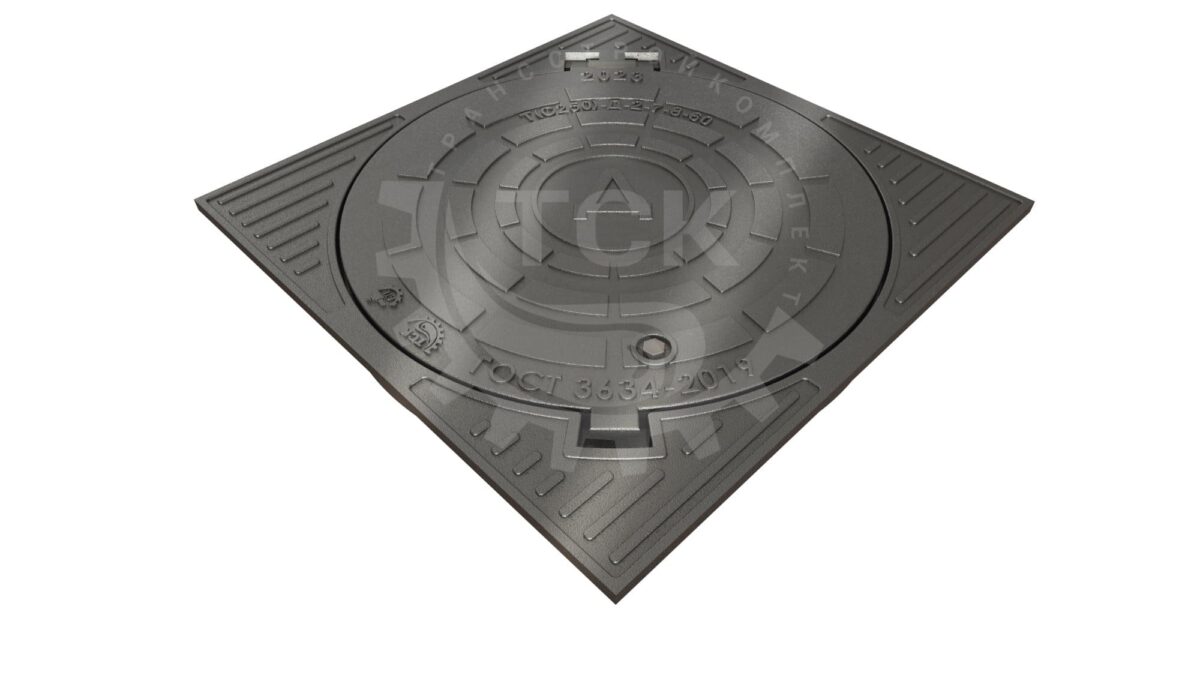

По форме различают круглые, квадратные и прямоугольные конструкции. Круглые наиболее распространены из-за равномерного распределения нагрузки и невозможности провалиться внутрь при неправильной установке. Квадратные и прямоугольные применяются в стеснённых условиях или для специфических колодцев.

Материалы изготовления

Традиционный материал — серый чугун марок СЧ15, СЧ20, СЧ25. Обладает высокой прочностью, износостойкостью, устойчивостью к коррозии и температурным перепадам. Срок службы качественного чугунного изделия достигает 50-100 лет при соблюдении технологии установки.

Высокопрочный чугун с шаровидным графитом (ВЧ) используется для изделий с повышенными требованиями к прочности. Имеет лучшие механические характеристики по сравнению с серым чугуном. Применяется для классов D400 и выше, где критична устойчивость к динамическим нагрузкам.

Полимерпесчаные и композитные материалы — альтернатива металлу. Легче по весу, не подвержены коррозии, имеют диэлектрические свойства. Применяются в местах с низкими нагрузками — классы A15 и B125. Недостаток — меньший срок службы и склонность к деформации при высоких температурах.

Типы запорных механизмов

Простейший вариант — свободно лежащая крышка, удерживаемая собственным весом. Подходит для мест с низкой проходимостью и отсутствием риска несанкционированного доступа. Недостаток — возможность смещения при интенсивном движении.

Замковые соединения обеспечивают фиксацию крышки в раме. Различают несколько типов: байонетный замок с поворотом на четверть оборота, запор на болтах, защёлки. Такие конструкции предотвращают самопроизвольное открывание и затрудняют доступ посторонних лиц.

Противоугонные системы включают специальные замки с ключами нестандартной формы. Актуальны в регионах с высоким уровнем краж металла. Некоторые модели оснащаются магнитными или электромагнитными запорами, открываемыми только специальным инструментом.

Защита от шума и вибрации

При проезде транспорта крышка может издавать характерный стук из-за зазора между элементами. Для устранения шума применяются резиновые прокладки, устанавливаемые по периметру рамы. Материал амортизирует удары и гасит вибрации.

В современных конструкциях используются полимерные вставки или эластомерные уплотнители, которые не только снижают шум, но и предотвращают попадание грязи и воды в зазоры. Это продлевает срок службы изделия и улучшает условия эксплуатации.

Антикоррозийная обработка

Несмотря на коррозионную стойкость чугуна, дополнительная защита повышает долговечность. Стандартная обработка — покрытие битумным лаком, который создаёт водонепроницаемую плёнку. Наносится в заводских условиях после отливки и механической обработки.

Порошковое окрашивание полимерными составами обеспечивает более надёжную защиту. Покрытие устойчиво к химическим реагентам, используемым в зимний период для борьбы с гололёдом. Срок службы такого покрытия в два-три раза превышает битумное.

Маркировка и обозначения

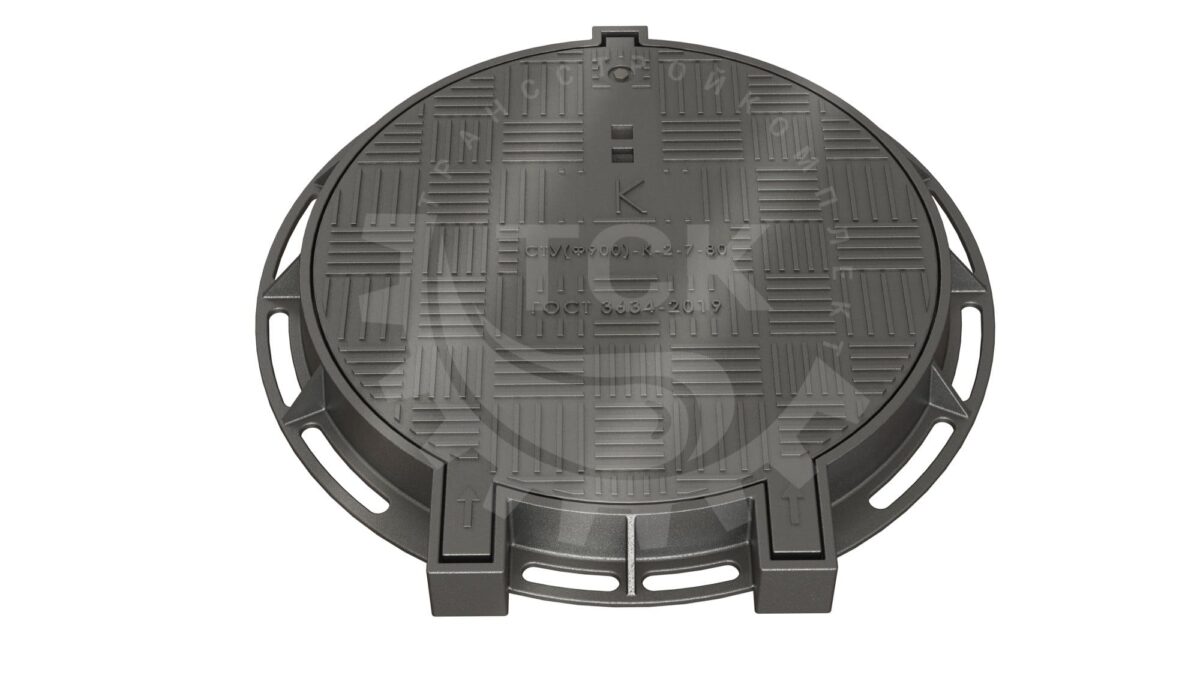

На поверхности крышки должна быть нанесена маркировка, указывающая назначение колодца. Стандартные обозначения: «К» — канализация, «В» — водопровод, «Г» — газ, «Т» — теплосеть, «МТС» — телефонная связь. Маркировка выполняется литьём или наносится краской.

Дополнительно указывается класс нагрузки, производитель, год выпуска, номер партии. Эта информация необходима для контроля качества и ведения учёта при эксплуатации инженерных сетей. Наличие полной маркировки — признак качественного изделия от ответственного производителя.

Требования к установке

Правильный монтаж определяет долговечность и безопасность эксплуатации. Рама устанавливается на подготовленное основание из бетона марки не ниже M200. Глубина закладки определяется уровнем финишного покрытия — крышка должна находиться заподлицо с дорожным полотном или тротуаром.

Рама выравнивается по горизонтали с помощью уровня и фиксируется бетонной смесью. Толщина бетонной подушки под рамой — не менее 15 см. После застывания бетона проверяется плотность прилегания крышки и отсутствие люфтов. При необходимости производится регулировка.

Критерии выбора для конкретных условий

При подборе изделия учитывают несколько факторов. Основные параметры для оценки:

• Интенсивность движения транспорта и максимальная осевая нагрузка
• Тип инженерной сети, для которой предназначен колодец
• Диаметр горловины колодца и доступные габариты для установки
• Климатические условия региона и температурный диапазон эксплуатации
• Требования к антивандальной защите и запорным механизмам
• Необходимость шумопоглощения в жилых районах
• Бюджет проекта и экономическая целесообразность

Проверка качества при приёмке

Перед установкой изделие осматривают на предмет дефектов литья — трещин, раковин, сколов. Недопустимы сквозные дефекты и повреждения, снижающие прочность конструкции. Поверхность должна быть ровной, без наплывов и острых кромок.

Проверяется соответствие размеров чертежам и техническим условиям. Отклонения геометрических параметров не должны превышать допуски, установленные ГОСТ. Крышка должна свободно входить в раму без заеданий, но при этом не иметь чрезмерного люфта.

Обслуживание в процессе эксплуатации

Регулярный осмотр выявляет признаки износа — трещины, деформации, коррозию. При обнаружении повреждений изделие подлежит замене или ремонту. Рама и крышка очищаются от грязи, песка, наледи, которые препятствуют плотному прилеганию.

Петли и запорные механизмы смазываются консистентной смазкой для предотвращения коррозии и облегчения открывания. Резиновые уплотнители проверяются на целостность и эластичность, при износе меняются на новые. Своевременное обслуживание продлевает срок службы и предотвращает аварийные ситуации.

Утилизация отработавших изделий

Чугун подлежит вторичной переработке и является ценным металлоломом. Демонтированные изделия сдаются на металлургические предприятия для переплавки. Это экологичный способ утилизации, позволяющий экономить природные ресурсы.

Перед сдачей в металлолом необходимо удалить резиновые уплотнители и полимерные элементы. Чугун сортируется по маркам для обеспечения качества вторичного сырья. Правильная утилизация соответствует принципам устойчивого развития и снижает экологическую нагрузку.

Перспективы развития технологий

Современные разработки направлены на снижение веса изделий при сохранении прочности. Применяются компьютерное моделирование и оптимизация конструкции для уменьшения расхода материала. Внедряются новые сплавы с улучшенными характеристиками.

Разрабатываются интеллектуальные системы мониторинга с датчиками, передающими данные о нагрузках, температуре, несанкционированном доступе. Такие решения повышают безопасность эксплуатации инженерных сетей и позволяют своевременно реагировать на проблемы. Интеграция с городскими информационными системами делает управление инфраструктурой более эффективным.
