Сигнальные лампы на DIN‑рейку: индикация “сеть/фаза/авария” в щите — схемы включения и типичные ошибки

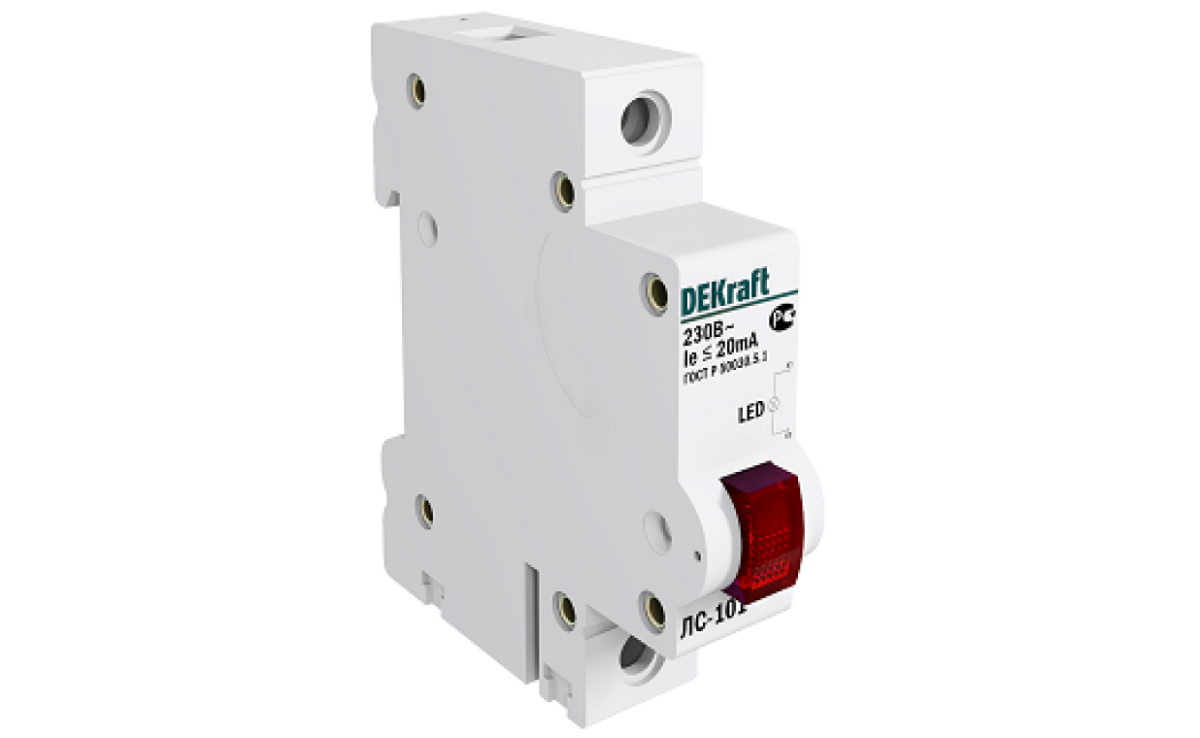

Когда в щите появляется больше двух-трёх групп и несколько защитных устройств, визуальная диагностика становится важнее, чем кажется. Именно поэтому сигнальные лампы на DIN-рейку — это простой, но очень практичный способ «сделать щит понятным». Они не заменяют измерения прибором, но существенно сокращают время первичной проверки: где искать причину, что отключилось, есть ли питание после вводного аппарата, не пропала ли фаза. Особенно это заметно на объектах, где щит обслуживают разные специалисты или владелец объекта периодически делает первичный осмотр сам — индикация снижает вероятность ошибок и «угадываний» по косвенным признакам.

Что дают DIN-лампы в реальной эксплуатации

Сигнальная лампа — это не декор. Она помогает:
— быстро понять, есть ли питание на вводе;
— увидеть, какая фаза пропала (в 3-фазных щитах);
— разделить ситуации «автомат отключен» и «питание отсутствует»;
— организовать индикацию аварий/срабатываний (через дополнительные контакты/сигнальные контакты — когда это предусмотрено схемой).

На практике это превращается в очень конкретную пользу. Например, при жалобе «не работает часть нагрузок» в трёхфазной сети вы сразу видите, что одна фаза отсутствует, и дальше проверяете ввод, клеммные соединения и питающую линию, а не «перещёлкиваете» по очереди автоматы. Или другой сценарий: клиент говорит «ничего не включается», а лампа «Сеть есть» после ввода не горит — это значит, что искать нужно до щита (вводной аппарат, питающий кабель, вводной автомат/рубильник), а не в групповой части.

Типовые схемы индикации (по смыслу)

1) “Сеть есть” (вводная индикация)

Лампа подключается после вводного аппарата — так она показывает именно состояние питания внутри щита. Важно: если поставить «до ввода», она будет гореть даже при отключенном вводном выключателе, что часто вводит в заблуждение.

Дополнительно имеет смысл заранее определить, что именно считается «сетью» в контексте вашего щита: наличие напряжения на вводной шине, наличие питания на конкретной секции или факт, что вводной аппарат включён и напряжение действительно присутствует. Чем сложнее щит (несколько секций, АВР, резерв, генератор), тем важнее однозначно зафиксировать смысл индикации и отразить его в маркировке.

2) “Фазы L1/L2/L3”

Для трёхфазных систем удобно ставить три лампы (или разные цвета), каждая — на свою фазу. Тогда пропадание одной фазы видно сразу, без прибора.

Такой подход особенно полезен на объектах с неравномерной нагрузкой по фазам и с оборудованием, чувствительным к перекосу и пропаданию фазы (часть вентиляции, насосы, автоматика). Важно лишь соблюдать единый стандарт: если L1 всегда «первая лампа слева», L2 — «вторая», L3 — «третья», и это подписано, то чтение индикации занимает секунды. Если же порядок «плавает», то лампы перестают быть инструментом диагностики и превращаются в источник сомнений.

3) “Авария”

Здесь смысл не в том, чтобы лампа «просто горела», а чтобы она показывала событие, требующее внимания. Это может быть:
— отключение конкретной линии;
— сигнал о необходимости проверки защиты от перенапряжений (если используется контакт состояния);
— аварийное состояние в логике управления.

Ключевое правило для «аварии»: лампа должна быть привязана к понятному действию. Если загорелась — что дальше делать? Проверить конкретную группу, посмотреть журнал контроллера, измерить напряжение, восстановить питание резервом. Если ответа нет, индикация будет игнорироваться. Поэтому в реальных щитах часто делают простую структуру: один общий «Авария» (чтобы привлечь внимание) и рядом — уточняющая индикация по смысловым зонам (например, «Перегрузка», «УЗО сработало», «ОПН требует проверки»), но только там, где это действительно нужно по регламенту обслуживания.

Как выбрать место в щите

Лучшее правило: лампы должны быть там, где на них смотрят.
— В верхней части щита или рядом с вводом — для «Сеть».
— Рядом с группами/автоматами — для индикации отдельных линий.
— Отдельным блоком — если делаете «панель состояния» (это будет тема следующей статьи).

Если щит с непрозрачной дверцей, есть смысл выводить индикацию на уровень, который видно при открытии дверцы, и располагать её логично: сверху — общее состояние, ниже — детализация. Если дверца прозрачная, то «Сеть/Фазы» часто имеет смысл располагать так, чтобы их было видно не открывая щит, но при этом не жертвовать читаемостью подписей. В любом случае индикация работает только тогда, когда она читается мгновенно: одинаковые интервалы, единые подписи, аккуратный ряд, без «разброса» по разным углам.

Типичные ошибки

— Индикация “до вводного аппарата” — лампа горит, а щит отключен, мастер тратит время на лишнюю проверку.
— Нет единого стандарта цветов и подписей — лампы есть, но смысл непонятен.
— Перегруженная индикация — ставят «лампу на всё», в итоге щит превращается в «ёлку», которая не помогает диагностике.
— Нет логики обслуживания — лампы установили, но не предусмотрели, кто и как будет понимать их сигналы.

Дополнительно часто ошибаются в «мелочах», которые потом создают постоянные неудобства: не оставляют место под маркировку, делают слишком мелкие подписи, используют разные обозначения для одного и того же смысла («Сеть», «Питание», «Ввод» без пояснения), не учитывают, что индикация должна быть понятна не только сборщику щита, но и любому сервисному специалисту. Итоговый критерий простой: если человек, который впервые открыл щит, за минуту может понять текущее состояние и выбрать правильное направление проверки — значит, индикация спроектирована корректно.
