Как устроен металлический каркас для зданий из сэндвич-панелей

При проектировании сооружений из сэндвич-панелей выбор несущей системы определяет срок службы, прочность и экономическую целесообразность объекта. Металлический каркас под сэндвич-панели представляет собой оптимальное решение для промышленных, коммерческих и складских зданий. Его применение позволяет сократить сроки строительства, снизить нагрузку на фундамент и обеспечить устойчивость конструкции к внешним воздействиям. Подробнее о характеристиках и особенностях таких конструкций можно узнать на странице https://subelement.ru/konstruktsii-karkasy-pod-sendvich-paneli/.

Почему металлический каркас — лучший выбор для сэндвич-панелей

Металлические конструкции используются чаще других типов каркасов при строительстве быстровозводимых зданий. Стальные элементы обладают высокой прочностью при сравнительно небольшом весе. Благодаря этому не требуется массивное несущее основание, что снижает расходы на подготовку фундамента. Объекты на такой основе возводятся быстрее, чем сооружения из железобетона или древесины.

Ключевое преимущество стали — стабильность геометрии. В отличие от деревянного каркаса, металл не подвержен усадке, короблению или гниению. Конструкция сохраняет проектные размеры на протяжении десятилетий. При правильной антикоррозионной обработке срок службы превышает 50 лет. Это делает металлические каркасы предпочтительными для ангара, склада, автомойки или производственного цеха.

Стальные конструкции легко адаптируются под любые архитектурные решения. Их можно использовать как для зданий с плоской кровлей, так и для сооружений с наклонной крышей. Внутреннее пространство не загромождается дополнительными опорами, поскольку пролеты между колоннами достигают 24 метров и более. Это особенно ценно при проектировании крупных объектов.

Металлокаркас совместим с любыми типами сэндвич-панелей — стеновыми и кровельными. Панели с наполнителем из минеральной ваты, пенополистирола или пенополиизоцианурата надежно крепятся к стальному профилю. Стыки обеспечивают герметичность и теплозащиту. Снаружи здание смотрится как монолитное, без видимых швов и перепадов.

Конструктивные элементы и особенности проектирования

Проектирование металлического каркаса начинается с анализа технического задания и сбора исходных данных. Инженеры учитывают климатические условия, тип грунта, ветровые и снеговые нагрузки, а также назначение будущего объекта. На основе этих параметров определяются сечения колонн, балок, ферм и дополнительных связей.

Основу конструкции составляют:

• колонны — вертикальные несущие элементы, передающие нагрузку на фундамент;
• стропильные фермы или балки — формируют кровельную систему;
• ригели — соединяют колонны и обеспечивают пространственную жесткость;
• связи — предотвращают потерю устойчивости при боковых воздействиях;
• подкрановые балки — применяются при необходимости монтажа грузоподъемного оборудования.

Для усиления конструкции применяют тонкостенные профили (ЛСТК) или легкие металлические конструкции (ЛМК). Их использование снижает общий вес каркаса без потери прочности. Элементы изготавливаются на заводе с точными размерами, что исключает ошибки на этапе сборки.

Каждый узел каркаса проектируется с учетом способа монтажа. Соединения могут быть болтовыми или фланцевыми. Такой подход позволяет собирать здание без сварки на площадке, что ускоряет строительство и упрощает контроль качества. При необходимости конструкцию можно демонтировать и собрать в другом месте.

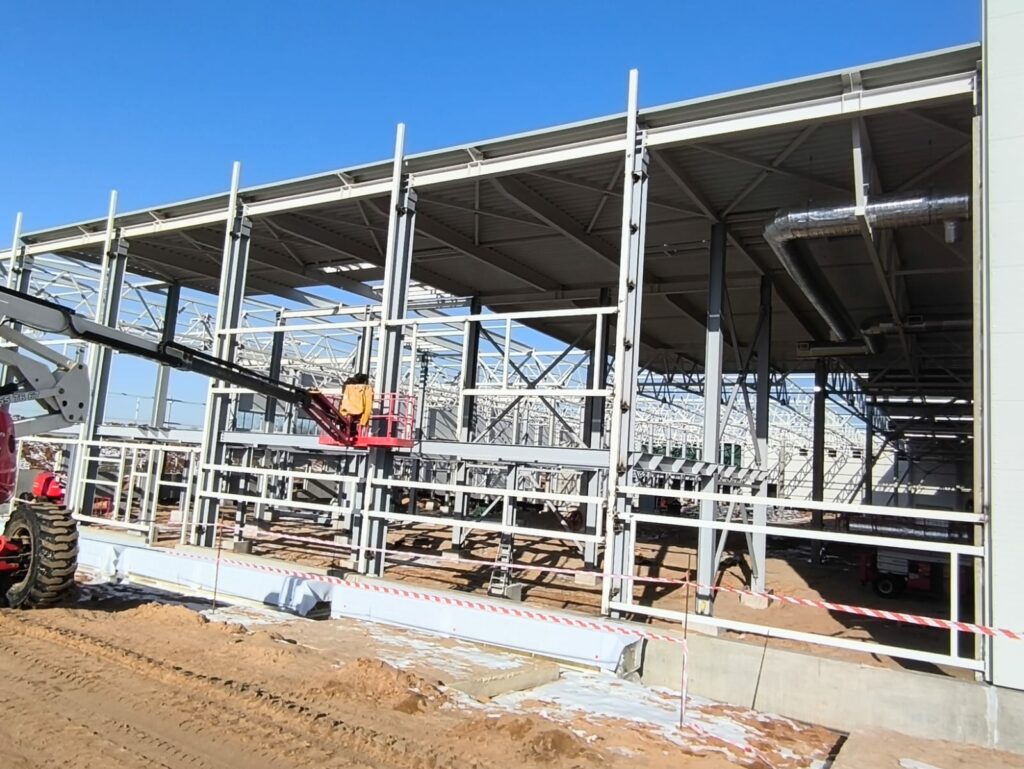

Сравнение с деревянным и железобетонным каркасом

Деревянный каркас считается бюджетным вариантом, но имеет существенные ограничения. Древесина боится влаги, огня и биологических поражений. Даже после обработки антипиренами и антисептиками срок службы не превышает 15–20 лет. Такие конструкции подходят для небольших гаражей или дач, но нецелесообразны для промышленных объектов.

Железобетонный каркас отличается долговечностью и низкой теплопроводностью. Однако его большой вес требует усиленного фундамента, что увеличивает стоимость и время строительства. Кроме того, крепление панелей к бетону осуществляется через кляймеры, что усложняет монтаж и повышает трудозатраты.

Металлический каркас сочетает в себе преимущества обоих решений:

• не нуждается в массивном основании;
• устойчив к биологическим и химическим воздействиям;
• легко монтируется с использованием стандартного крепежа;
• допускает повторное применение;
• обеспечивает высокую несущую способность при малом собственном весе.

В сравнении с другими материалами сталь позволяет реализовать более сложные проекты с минимальными временными и финансовыми затратами. Особенно это актуально при строительстве зданий с большими пролетами, высокими воротами или подвесным оборудованием.

Технология монтажа и крепления панелей

Монтаж металлического каркаса начинается с установки колонн на подготовленное основание. Затем монтируются балки и связи. Все элементы выверяются по горизонтали и вертикали с допусками не более 2 мм и 1 мм соответственно. После сборки несущей системы приступают к обшивке сэндвич-панелями.

Панели крепят к стальному профилю с помощью саморезов. Крепеж подбирают в зависимости от толщины металла и типа облицовки. Для кровельных панелей используют саморезы с уплотнительной шайбой, предотвращающей попадание влаги. Стеновые элементы монтируют вертикально или горизонтально. Выбор способа зависит от расстояния между колоннами:

• при шаге до 6 метров применяют горизонтальный монтаж;
• при большем пролете — вертикальный.

Горизонтальный способ чаще используют для зданий высотой более 6 метров. Он обеспечивает герметичные стыки и единый визуальный облик фасада. Вертикальный монтаж подходит для низких сооружений. Он не требует лесов и позволяет сократить время работ.

На стыках панелей применяют герметизацию бутилкаучуковой лентой или резиновыми уплотнителями. Кровля комплектуется доборными элементами — коньками, снегозадержателями, желобами. Это защищает здание от протечек и повреждений при сходе снега.

Важно соблюдать непрерывность монтажа. Прерывание работ до фиксации всех углов может привести к деформации конструкции. Все необходимые материалы и крепеж должны быть доставлены на площадку до начала сборки.

Экономическая эффективность и сроки строительства

Стоимость металлического каркаса выше, чем у деревянного, но ниже, чем у железобетонного. Разница компенсируется за счет сокращения затрат на фундамент, ускорения сроков монтажа и снижения эксплуатационных расходов. Здание на стальном каркасе не требует регулярной обработки защитными составами, как древесина, и не нуждается в ремонте из-за трещин или усадки, как бетон.

Полный цикл строительства занимает от нескольких недель до нескольких месяцев в зависимости от площади объекта. Каркас для ангара площадью 720 м² можно собрать за 7–10 дней при наличии подготовленного основания и крана. Обшивка панелями добавляет еще 5–7 дней. В итоге готовое здание сдается в эксплуатацию в течение месяца.

Дополнительную экономию обеспечивает заводское изготовление. Все элементы поставляются в готовом виде с маркировкой и чертежами сборки. Это исключает ошибки на площадке и упрощает логистику. При необходимости производитель предоставляет услуги монтажа, что сокращает риски и гарантирует соответствие проекту.

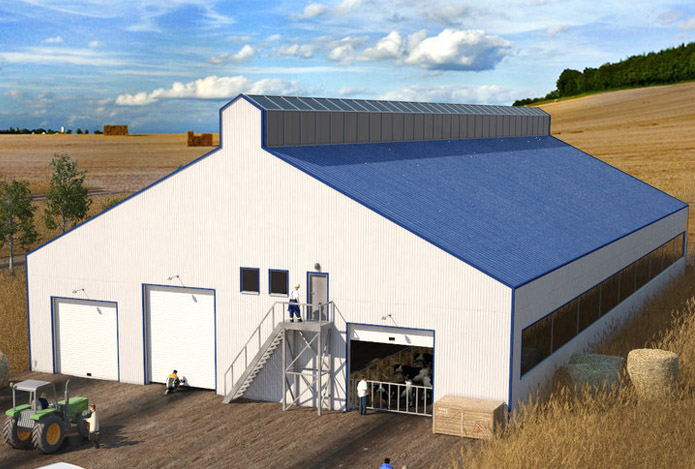

Применение в разных типах объектов

Металлические каркасы используют для самых разных сооружений. Наиболее востребованы следующие типы зданий:

• промышленные цеха и ангары;
• складские комплексы;
• автомойки и сервисные станции;
• торговые павильоны и магазины;
• административные и офисные здания;
• гаражи и мастерские.

Для каждого типа разрабатывают индивидуальную конструктивную схему. В цехах предусматривают подкрановые пути и усиленные узлы крепления оборудования. Склады проектируют с максимальными пролетами для удобства хранения и перемещения грузов. В торговых объектах учитывают требования к архитектурному облику и остеклению.

Конструкции адаптируют под любые климатические условия. В регионах с высокой снеговой нагрузкой усиливают кровельную систему. В сейсмоопасных зонах применяют дополнительные связи и гибкие узлы. Такой подход обеспечивает безопасность и долговечность здания независимо от места строительства.

Металлический каркас позволяет вносить изменения в проект даже на этапе эксплуатации. При расширении производства или смене функционала можно добавить новые пролеты или установить дополнительное оборудование. Это делает здания гибкими и долгосрочными активами для бизнеса.
